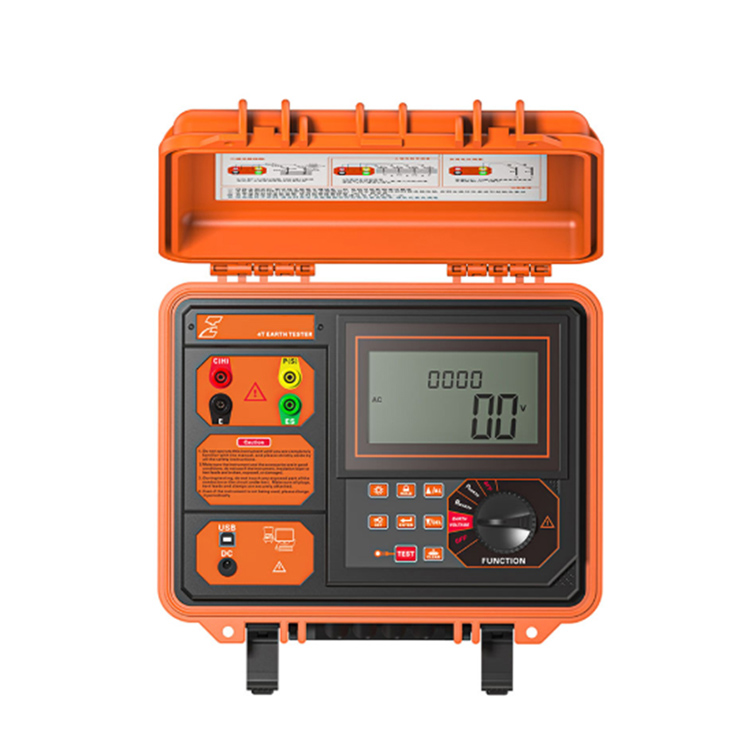

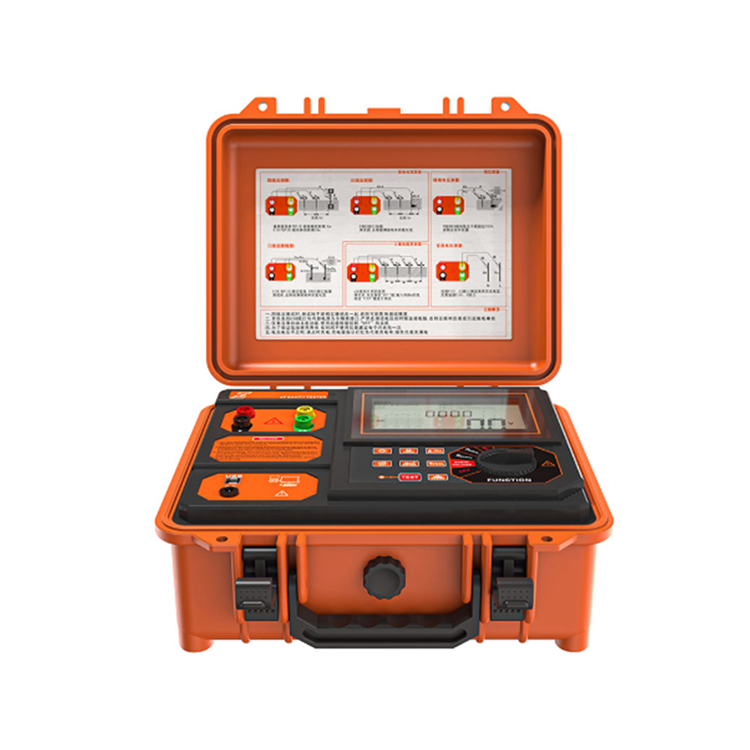

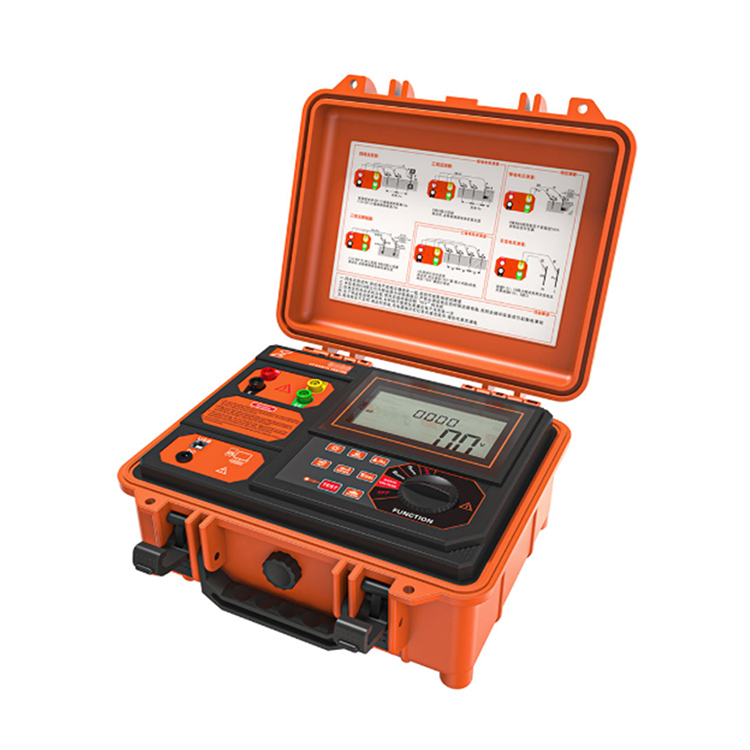

Penguji Rintangan Bumi Digital VS-3001

VS-3001 Penguji Rintangan Pembumian dan Kerintangan Tanah direka dan dikilangkan khas untuk pengukuran rintangan pembumian di tapak, kerintangan tanah, voltan pembumian dan voltan AC dalam kombinasi dengan piawaian ujian rintangan pembumian perlindungan kilat baharu. Arus ujian adalah sehingga 20mA. Teknologi pemprosesan digital dan mikro, kaedah 4-wayar ketepatan, kaedah 3-wayar dan kaedah 2-wayar mudah untuk mengukur rintangan pembumian, mengimport teknologi FFT (Fast Fourier Transform), teknologi AFC (Automatic Frequency Control), mengenal pasti gangguan secara automatik dan memilih frekuensi pengukuran, membuat gangguan Meminimumkan kesan dan memberikan nilai rintangan tanah yang lebih tepat. Ia mempunyai keupayaan anti-gangguan yang unik dan kebolehsuaian alam sekitar, dan mempunyai konsistensi yang baik bagi ujian berulang, memastikan ketepatan tinggi, kestabilan tinggi dan kebolehpercayaan tinggi pengukuran jangka panjang. Ia digunakan secara meluas dalam pengukuran rintangan pembumian, kerintangan tanah, voltan pembumian dan voltan AC kuasa elektrik, telekomunikasi, meteorologi, medan minyak, pembinaan, perlindungan kilat dan peralatan elektrik industri.

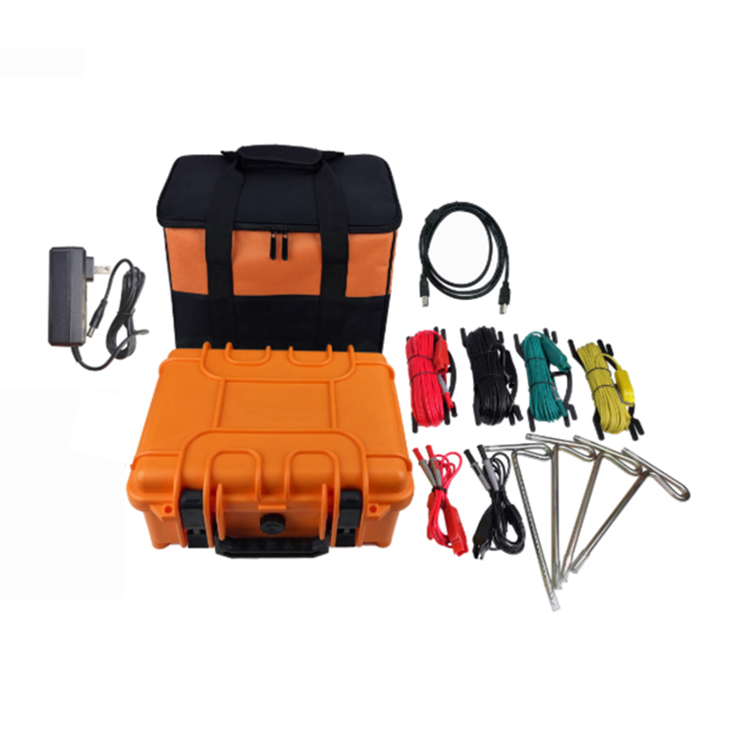

Penguji rintangan pembumian dan kerintangan tanah VS-3001, juga dikenali sebagai penguji rintangan pembumian ketepatan, penguji rintangan pembumian empat wayar, penguji rintangan pembumian dua-tiga-empat wayar, penguji kerintangan tanah, terdiri daripada perumah, perisian data, talian ujian, Rod pembumian tambahan, talian komunikasi, dsb. Reka bentuk kotak alat khas jenis bahan mentah, pengisi plastik yang baru untuk perumah, sebagai pengisi bahan plastik baru, sebagai perumah, perisian data, garisan ujian, Rod pembumian tambahan, saluran komunikasi, dsb. pengacuan suntikan sekali , ketumpatan rendah, kekuatan, kekakuan, kekerasan, rintangan haus, rintangan haba, prestasi penebat lebih unggul, badan kotaknya Ia boleh menahan tekanan kira-kira 200kg, memastikan ketepatan tinggi, kestabilan tinggi dan kebolehpercayaan yang tinggi dalam pelbagai ujian alam sekitar. Paparan LCD besar hos, dengan lampu latar dan petunjuk graf bar, jelas sekali imbas. Pada masa yang sama, ia boleh menyimpan 300 set data, dan fungsi membaca, melihat, menyimpan, melaporkan dan mencetak data sejarah boleh direalisasikan melalui perisian data.

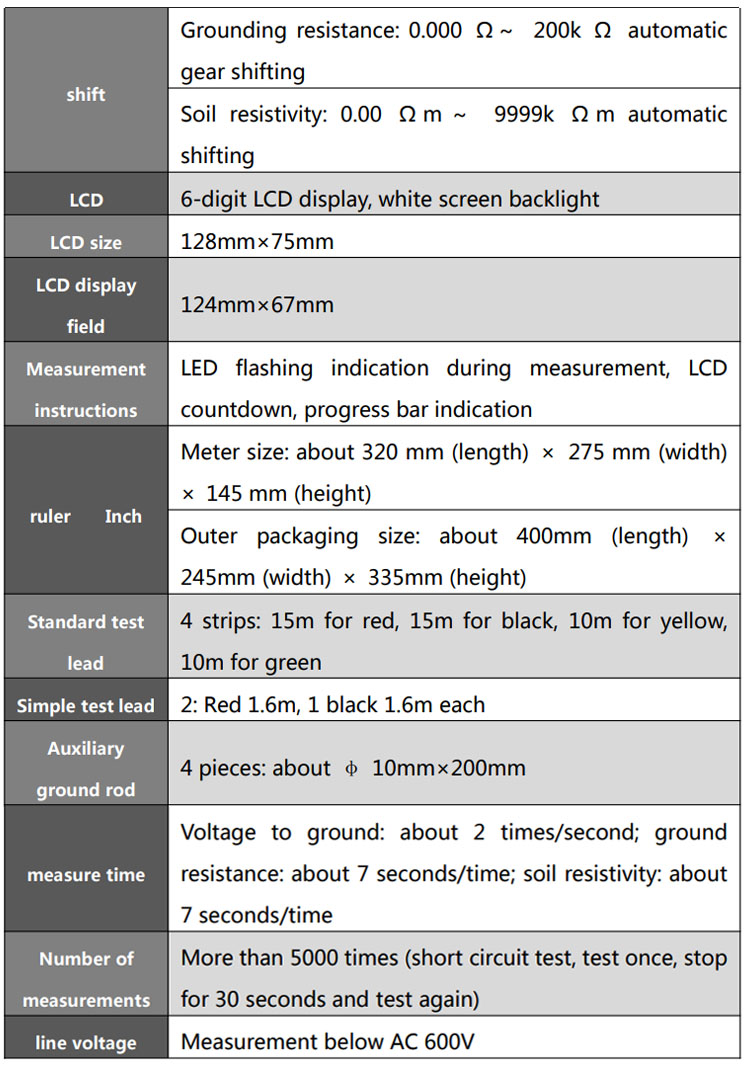

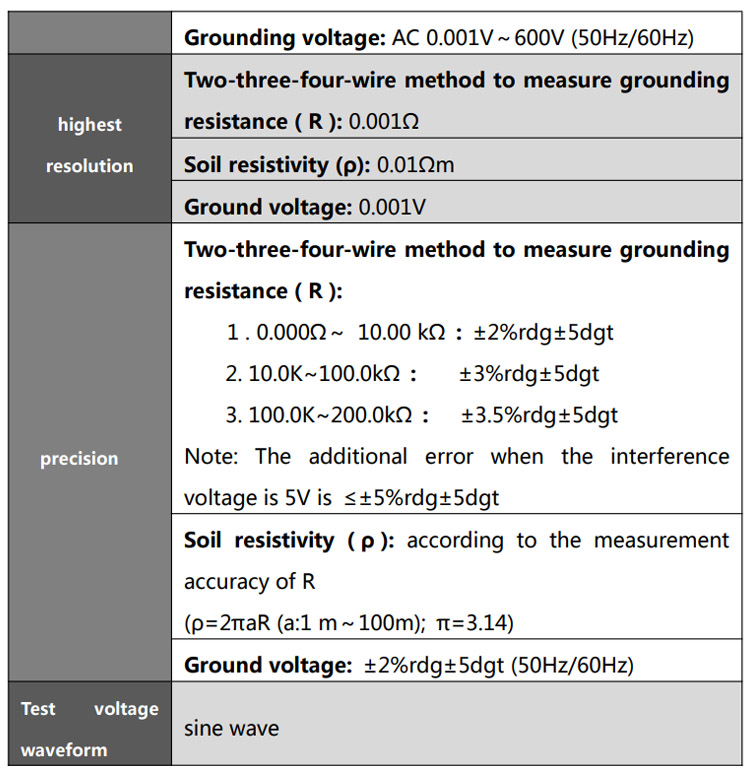

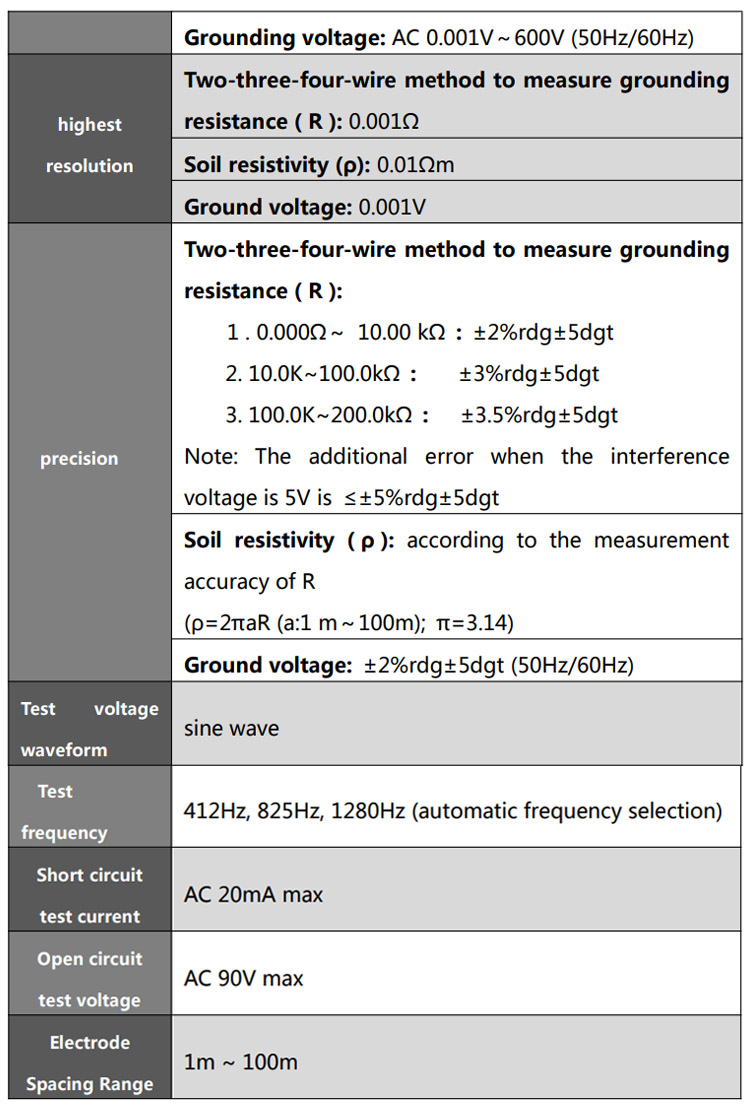

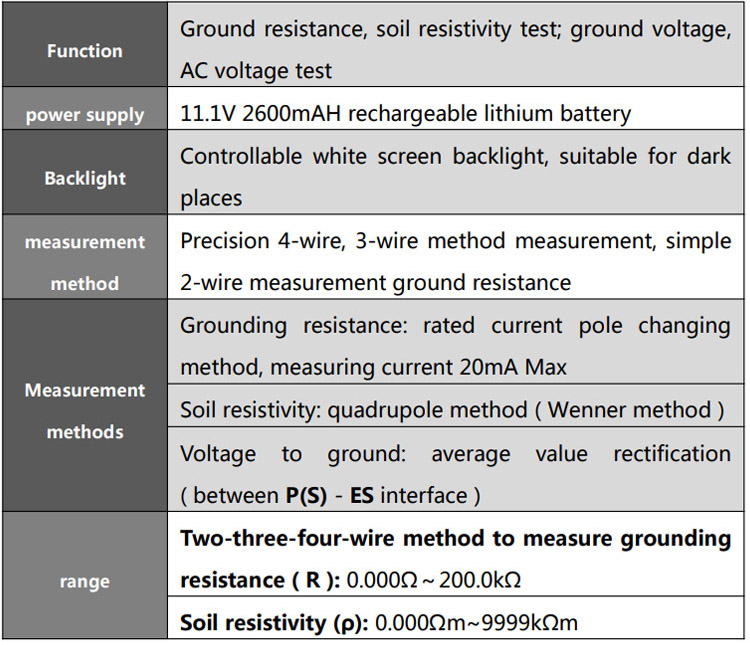

Spesifikasi Teknikal

Ciri-ciri Utama

Ketepatan Tinggi & Anti-gangguan‌: Pemilihan frekuensi automatik (412Hz/825Hz/1280Hz) membantu meminimumkan gangguan. Ketepatan dalam pengukuran rintangan tanah boleh mencapai ±2%rdg±5dgt untuk julat 0.000Ω–10.00kΩ.

Reka Bentuk Teguh & Mudah Alih‌: Didatangkan dalam kotak alat stesen pangkalan gred industri yang dinilai untuk menahan tekanan 200 kg. Ia ringan (stesen pangkalan 2.7 kg) dan sesuai untuk kegunaan lapangan.

Julat Pengukuran Luas‌: Rintangan tanah: 0.000Ω–200 kΩ; Kerintangan tanah: 0.00 Ω·m–9999 kΩ·m; Voltan Pembumian/AC: 0.001–600.0 V.

Operasi Mesra Pengguna‌: LCD besar dengan lampu latar, bar kemajuan ujian, penunjuk kira detik dan dail/butang fungsi intuitif. Ia boleh mengesan gangguan secara automatik (amaran NOISE >5V) dan keadaan beban lampau (paparan OL).

Pengurusan Data‌: Menyimpan sehingga 300 set data. Data boleh disimpan, disemak, dipadamkan pada peranti dan dipindahkan melalui ‌RS232/USB ke PC‌ menggunakan perisian yang disediakan untuk pelaporan dan pencetakan.

Pematuhan Keselamatan‌: Memenuhi IEC61010-1 (CAT III 300V, CAT IV 150V), dengan perlindungan beban lampau dan amaran keselamatan yang jelas mengenai pengasingan, had voltan (tidak melebihi 600V) dan operasi yang betul.

Aplikasi

VS-3001 digunakan secara meluas di seluruh industri yang memerlukan ujian sistem pembumian dan analisis tanah yang boleh dipercayai, termasuk:

Kejuruteraan Elektrik - Ujian

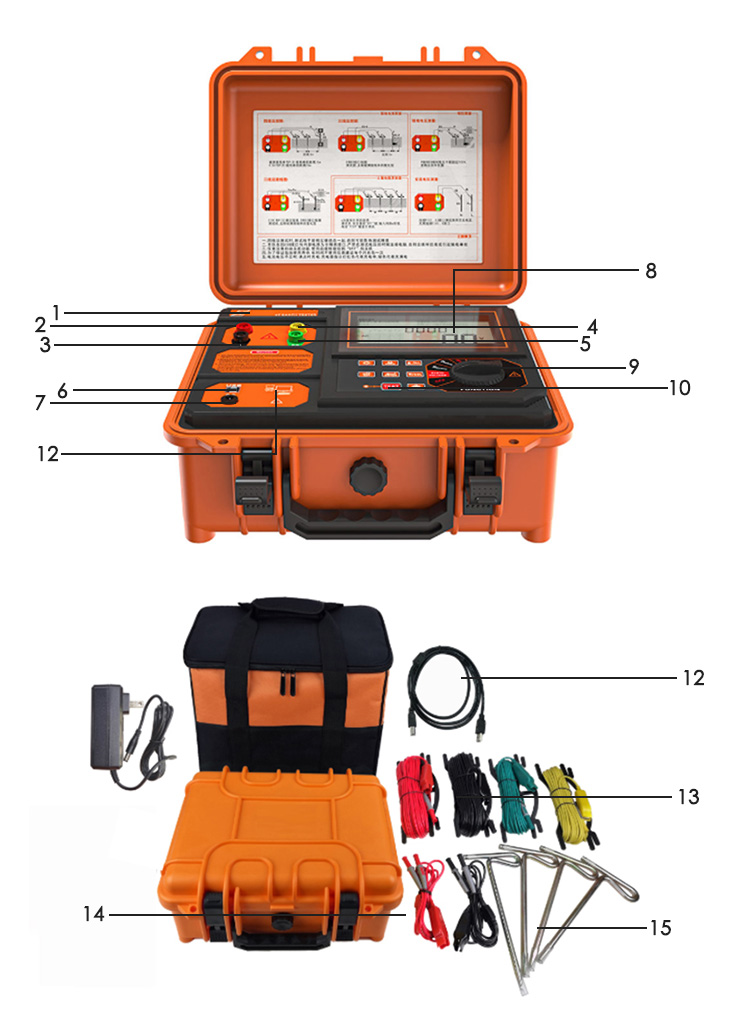

Struktur

1: Peletakan model produk

2: Antara muka C(H): kutub semasa

3: E antara muka: tiang tanah

4: Antara muka P(S): kutub voltan

5: antara muka ES

6: Antara muka USB

7: Port pengecasan

8: LCD

9: Butang gear berfungsi

10: Kawasan utama

11: Kabel data USB

12: S480 meter

13: 4 garisan ujian standard

14: 2 baris ujian mudah

15: Rod tanah tambahan

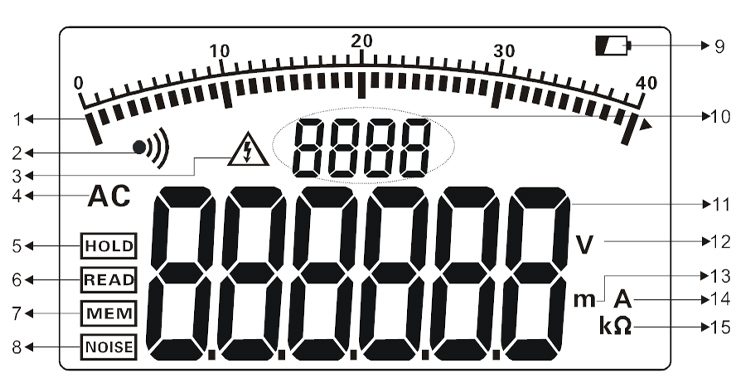

1. Uji graf bar kemajuan (paparkan kemajuan ujian, paparan dinamik)

2. Penunjuk penggera (dipaparkan apabila fungsi penggera diaktifkan, dan berkelip apabila ambang penggera melebihi)

3. Petunjuk overvoltage (dipaparkan apabila voltan yang diuji melebihi 30V, mengingatkan untuk memberi perhatian kepada keselamatan)

4. arahan komunikasi

5. Petunjuk penahanan data (dipaparkan apabila kekunci HOLD ditekan untuk menahan data)

6. Arahan semakan data (dipaparkan apabila tekan lama butang TAHAN selama 3 saat untuk memasukkan semakan data)

7. Petunjuk penyimpanan data (dipaparkan apabila data disimpan semasa memegang data dengan menekan kekunci HOLD)

8. Petunjuk isyarat gangguan (dipaparkan apabila voltan gangguan melebihi 5V)

9. Penunjuk bateri rendah

10. Petunjuk bilangan kumpulan data yang disimpan

11. Data Ujian

12. Simbol unit voltan

13. Simbol unit panjang

14. Simbol unit semasa

15. Simbol unit rintangan
