Sistem Ujian Voltan Tahan Nyahcas Separa Bebas Caj

Beli Sistem Ujian Voltan Tahan Separa Nyahcas Separa yang berkualiti daripada pengeluar terkemuka China, Weshine®. Ia ialah penyelesaian ujian berprestasi tinggi yang direka untuk ujian voltan tahan AC dan pengukuran nyahcas separa transformer, gear suis, GIS, penebat, kabel, sesendal dan peralatan elektrik voltan tinggi yang lain. Pembeli industri boleh menghantar pertanyaan dan membuat pesanan perolehan pukal untuk permintaan ujian makmal dan kilang yang stabil.

Hantar Pertanyaan

Penerangan Produk

Menggunakan teknologi pengubah penebat gas SF6 termaju, Sistem Ujian Voltan Tahan AC Bebas Nyahcas Separa menyediakan output 250kV yang stabil dengan tahap nyahcas separa keseluruhan ≤5pC. Menampilkan kawalan automatik pintar, pampasan kuasa reaktif, operasi bunyi rendah dan fungsi perlindungan yang komprehensif, ia sesuai untuk utiliti kuasa, perusahaan perindustrian, universiti, institut penyelidikan dan makmal voltan tinggi.

Memandangkan industri kuasa terus meningkatkan piawaian untuk pemeriksaan penebat dan pengesanan nyahcas separa mikro, unit ujian ini dibangunkan untuk memadankan permintaan pasaran sedemikian. Tidak seperti transformer ujian yang diisi minyak konvensional, penebat SF6 menghilangkan risiko tumpahan minyak dan pencemaran, sambil mengurangkan berat keseluruhan peralatan sebanyak 20% hingga 60% untuk pengangkutan dan penempatan yang lebih mudah.

Kesemua prestasi yang boleh dipercayai ini disokong oleh kekuatan pembuatan profesional.Weshine® ialah kilang berteknologi tinggi moden yang mengkhusus dalam penyelidikan dan pembangunan, pengeluaran, jualan dan perkhidmatan peranti automasi sistem kuasa dan instrumen ujian. Produk ini dijual di seluruh dunia dan telah menerima maklum balas positif daripada ramai pelanggan.

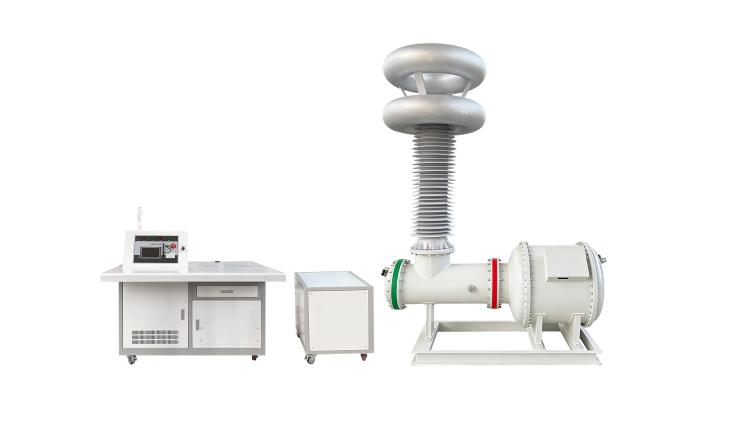

Partial Discharge Free AC Withstand Voltage Test System discount

Prestasi

Sistem Ujian Voltan Tahan AC Bebas Nyahcas Separa mengguna pakai pengubah penebat gas SF6 untuk mengekalkan output 250kV yang stabil, mengehadkan nyahcas separa set keseluruhan kepada ≤5pC. Kawalan automatik pintar, pampasan kuasa reaktif, hingar rendah dan perlindungan keselamatan berbilang lapisan menjadikannya pilihan praktikal untuk kilang kuasa, pelanggan industri, universiti dan makmal penyelidikan.

Indeks nyahcas separa keseluruhan mesin mencecah ≤5pC, dan pengubah SF6 terbina dalam hanya menjana nyahcas separa ≤3pC di bawah voltan terkadar. Prestasi penebat yang begitu baik menjadikannya sesuai untuk pemeriksaan pelepasan separa, semakan penerimaan kilang, pengesahan penebat dan pelbagai tugas penyelidikan voltan tinggi.

Struktur

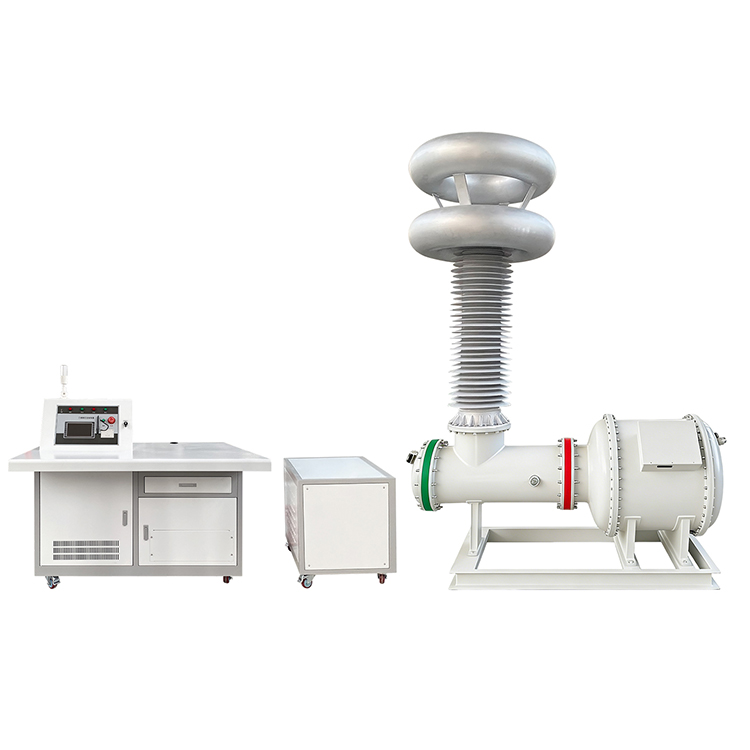

Pakej lengkap termasuk pengubah ujian bertebat SF6, kapasitor gandingan, reaktor pengehad arus voltan tinggi, reaktor pampasan voltan rendah, pengubah pengasingan dan kabinet kawalan automatik sepenuhnya. Teknologi pampasan voltan rendah mengurangkan penggunaan kuasa input sehingga 60%, yang sangat meningkatkan kecekapan ujian dan mengurangkan keperluan bekalan kuasa.

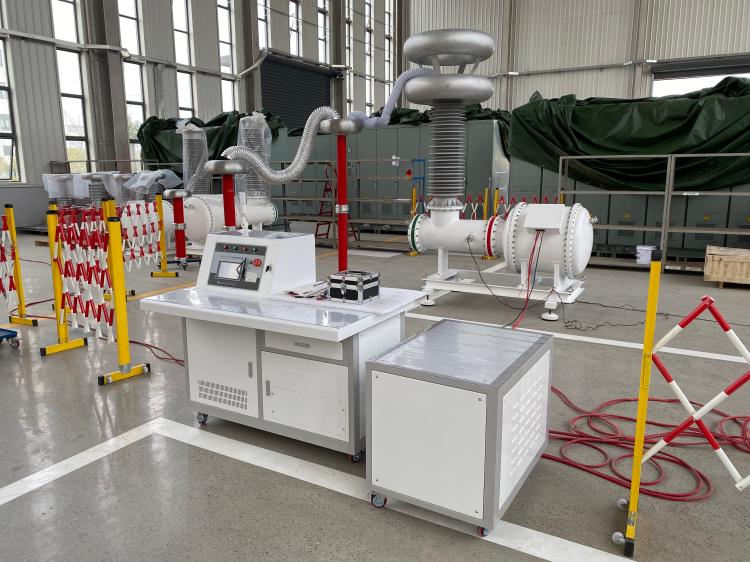

Partial Discharge Free AC Withstand Voltage Test System supplier

Kawalan

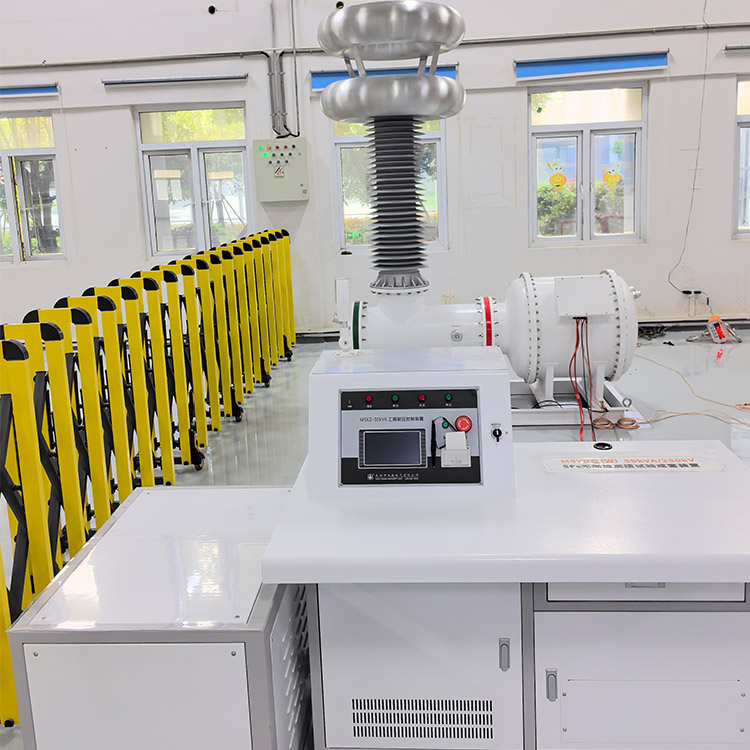

Sistem Ujian Voltan Tahan AC Tanpa Caj Separa dilengkapi dengan unit kawalan skrin sentuh berwarna 7 inci yang menyokong kedua-dua mod operasi automatik dan manual. Operator boleh menetapkan lima segmen voltan berasingan, melaraskan kelajuan rangsangan dan menahan masa dengan bebas. Fungsi automatik meliputi pengangkatan voltan, penukaran pampasan, pemasaan, pelepasan tekanan selepas ujian, penyimpanan data, carian rekod dan pencetakan laporan ujian.

Keselamatan

Untuk menjamin operasi yang stabil dan selamat, peralatan mengeluarkan voltan gelombang sinus yang licin dengan herotan bentuk gelombang di bawah 5% dan bunyi yang mengalir di bawah 65dB. Mekanisme perlindungan lebihan voltan dan arus lampau dilengkapi sepenuhnya. Rangka kerja modularnya menyokong peningkatan kemudian, boleh dikembangkan untuk ujian voltan ultra tinggi sehingga 1200kV.

Spesifikasi Sistem		Pengubah Ujian SF6		Konsol Kawalan Automatik
Parameter	Spesifikasi	Parameter	Spesifikasi	Parameter	Spesifikasi
Kapasiti Dinilai	50kVA	Kapasiti Dinilai	50kVA	Kapasiti Dinilai	20kVA
Bekalan Kuasa Input	Fasa Tunggal AC 380V, 50Hz	Voltan Masukan	0-400V	Bekalan Kuasa	AC380V
Voltan Keluaran Ternilai	250kV	Voltan Keluaran Ternilai	250kV	Voltan Keluaran	0-420V
Arus Keluaran Dinilai	0.2A	Penebat Gas	SF6	Arus Keluaran Dinilai	47A
Bentuk Gelombang Output	Gelombang Sinus Tulen	Tekanan Kerja	0.5MPa	Ketepatan Voltan	Kelas 1.0
Herotan Bentuk Gelombang	≤5%	Nisbah Instrumen	2500:01:00	Paparan	Skrin Sentuh Warna 7-inci
Bunyi Sistem	≤65dB	Tahap Pelepasan Separa	≤3pC	Kadar Tanjakan Voltan	Boleh laras
Impedans Litar pintas	≤6%	Reaktor Had Arus	250kV/100mH	Mod Ujian	Automatik / Manual
Tahap Pelepasan Separa	≤5pC	Kapasitor Gandingan	250kV/50pF	Peringkat Boleh Diprogram	5 Peringkat Voltan
Operasi Berterusan	30 Minit	Dimensi	2180 x 900 x 2780 mm	Dimensi	1320 x 800 x 1180 mm
Keupayaan voltan lampau	Voltan Terkadar 110% selama 1 Minit	Berat badan	854kg	Berat badan	196kg
Fungsi Perlindungan	Overvoltage & Perlindungan Arus Lebih

Kabinet Pampasan Pengasingan
Parameter	Spesifikasi
Kapasiti Pampasan	50kvar
Voltan Ternilai	0.4kV
Ketepatan Pampasan	±5kvar
Kaedah Pelarasan	Pensuisan Bermotor
Langkah Pampasan	5 Langkah
Dinilai Semasa setiap Langkah	25A
Kapasiti Transformer Pengasingan	20kVA
Dinilai Semasa	50A/50A
Pengecilan Penapisan	≥40dB (40kHz-100kHz)
Pengecilan Penapisan	≥60dB (100kHz-2MHz)
Kekuatan Penebat	3kV/1min
Dimensi	850 x 600 x 700 mm
Berat badan	230kg

Ciri-ciri

1、Teknologi pengubah penebat gas SF6

2、Reka bentuk bebas minyak tanpa pencemaran alam sekitar

3、Tahap nyahcas separa sistem lengkap ≤5pC

4、Paras nyahcas separa pengubah ≤3pC

5、Voltan keluaran terkadar sehingga 250kV

6、Kapasiti terkadar 50kVA

7、Pampasan kuasa reaktif mengurangkan arus input sehingga 60%

8、Mod ujian automatik dan manual

9、Lima peringkat voltan boleh atur cara dan tetapan masa

10、Kadar tanjakan voltan boleh laras

11、Peraturan voltan pintar dan pensuisan pampasan

12、Penyimpanan data sejarah dan pencetakan laporan

13、Output gelombang sinus yang stabil dengan herotan ≤5%

14, bunyi operasi rendah ≤65dB

15、Perlindungan voltan lampau voltan tinggi

16、Perlindungan lebihan arus ekor

17、Sesuai untuk nyahcas separa dan ujian voltan tahan AC

Aplikasi

1、Uji Transformer AC Menahan Voltan

2、Pengujian Pelepasan Separa GIS

3、Ujian Penebat Suis

4、Ujian Kabel Voltan Tinggi

5、Ujian Bushing

6, Ujian Penebat

7、Ujian Penerimaan Kilang (FAT)

8、Ujian Makmal Voltan Tinggi

9、Ujian Jenis Peralatan Elektrik

10、Program Penyelenggaraan Pencegahan

Kelebihan Weshine

Weshine Electric ialah pengilang profesional peralatan ujian voltan tinggi dan sistem pengukuran nyahcas separa. Siri VS-W kami Sistem Ujian Tahan Voltan AC Tanpa Caj Separa menggabungkan teknologi penebat SF6 termaju, prestasi nyahcas separa ultra rendah, automasi pintar dan perlindungan keselamatan yang boleh dipercayai. Direka bentuk untuk aplikasi makmal dan lapangan yang menuntut, penyelesaian Weshine membantu pelanggan meningkatkan ketepatan ujian, memastikan pematuhan peraturan dan meningkatkan kebolehpercayaan peralatan jangka panjang.
