Sistem Ujian Hipot AC Tanpa Caj Separa 100kV

Sistem Ujian Hipot AC Tanpa Caj Separa 100kV ialah penyelesaian ujian voltan tinggi profesional yang dibangunkan untuk ujian voltan tahan AC dan pengesanan nyahcas separa transformer, suis, penebat, kabel, sesendal, peralatan GIS dan peralatan elektrik lain.

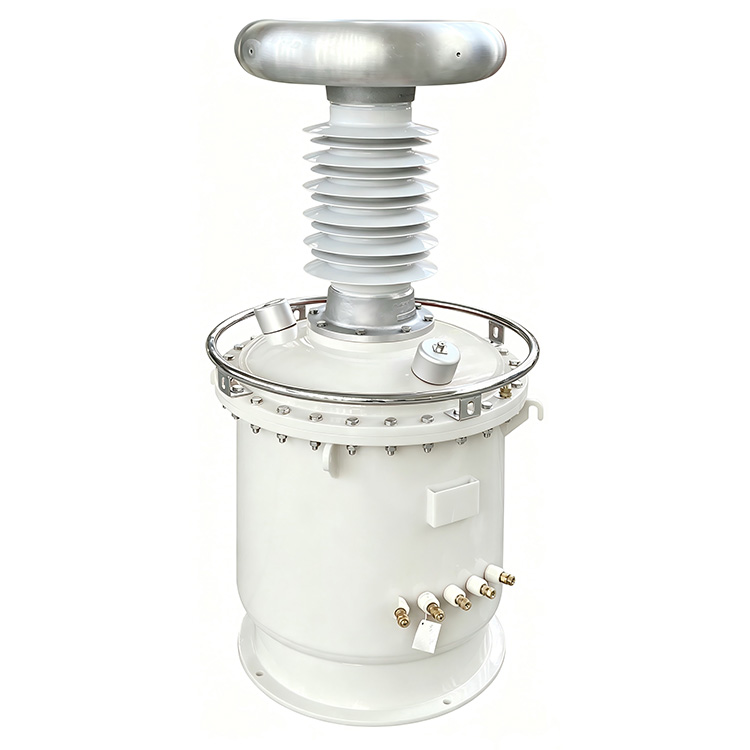

Sistem ini menggunakan pengubah ujian terlindung gas SF6 dan bukannya struktur terendam minyak tradisional, menghapuskan risiko pencemaran minyak sambil mengurangkan berat peralatan dengan ketara sebanyak 20% hingga 60%. Pengubah ini mempunyai penebat yang unggul dan nyahcas separa ultra rendah, mencapai tahap PD ≤3pC. Sistem penuh mengekalkan jumlah nyahcas separa tidak lebih tinggi daripada 5pC apabila berjalan pada voltan terkadar.

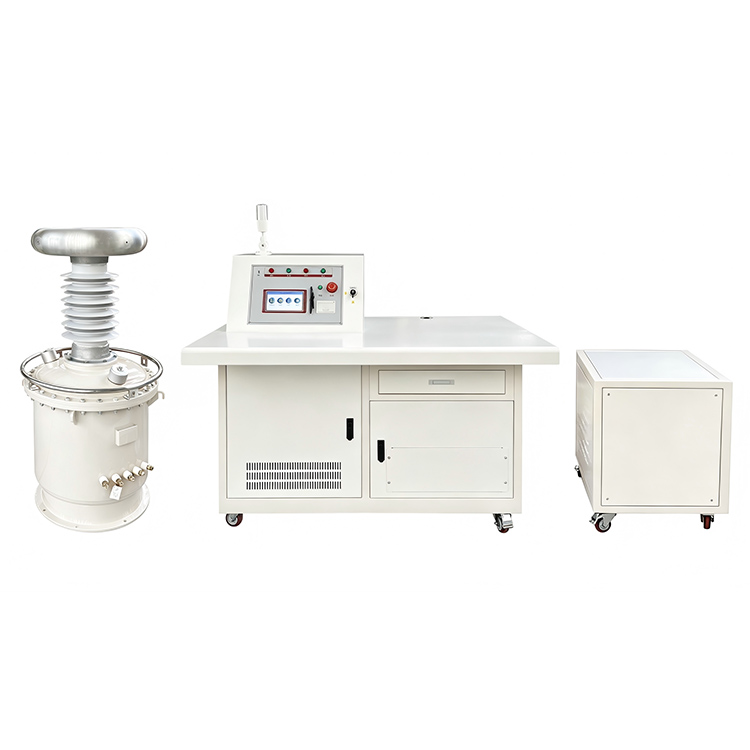

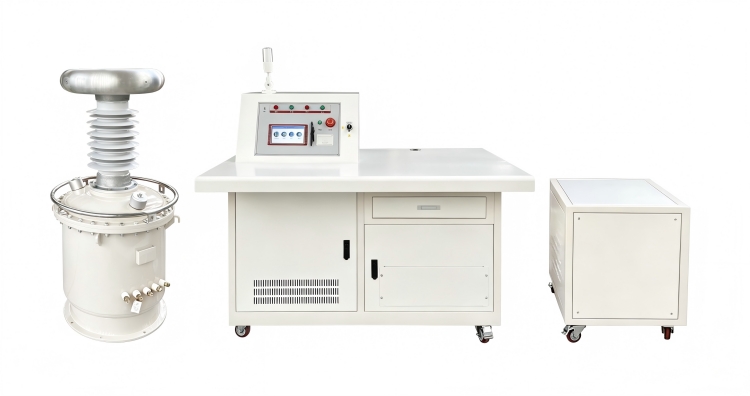

Sistem ujian bersepadu yang lengkap ini dipasang dengan pengubah ujian voltan tinggi, kapasitor gandingan, reaktor pengehad arus voltan tinggi, reaktor pampasan voltan rendah, pengubah pengasingan, konsol operasi automatik serta kabinet pampasan. Struktur pampasan voltan rendah terbina dalam boleh mengurangkan penggunaan arus input secara berkesan sebanyak 60%, yang membantu meningkatkan kecekapan tenaga dan mengurangkan perbelanjaan operasi harian.

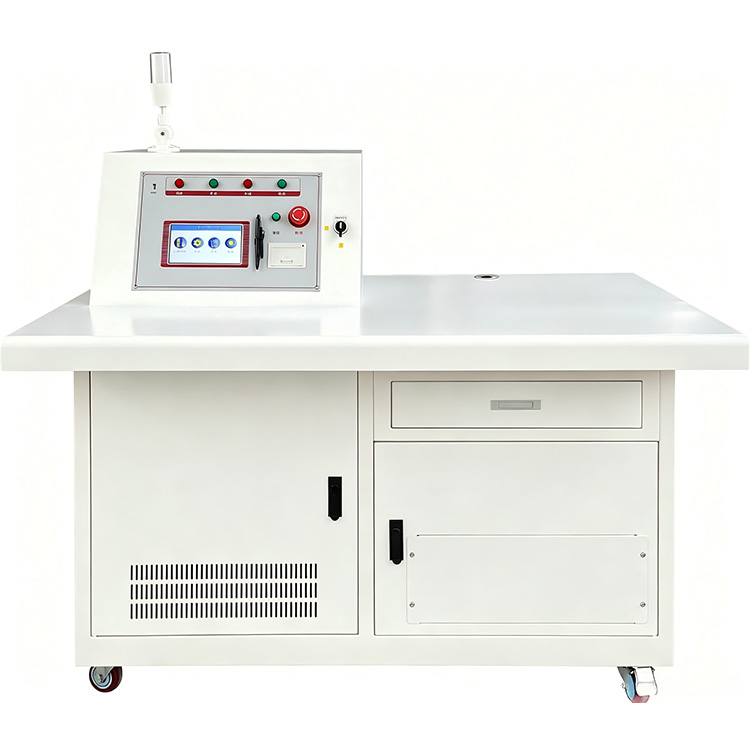

Dilengkapi dengan konsol kawalan skrin sentuh berwarna 7-inci, sistem ini menyokong kedua-dua mod ujian automatik dan manual. Pengguna boleh mengkonfigurasi secara bebas sehingga lima peringkat voltan, kadar tanjakan voltan dan menahan tempoh ujian. Fungsi ujian automatik termasuk tanjakan voltan, pensuisan pampasan, pemasaan, pengurangan voltan, penyimpanan data dan pencetakan laporan, meningkatkan kecekapan dan kebolehulangan ujian.

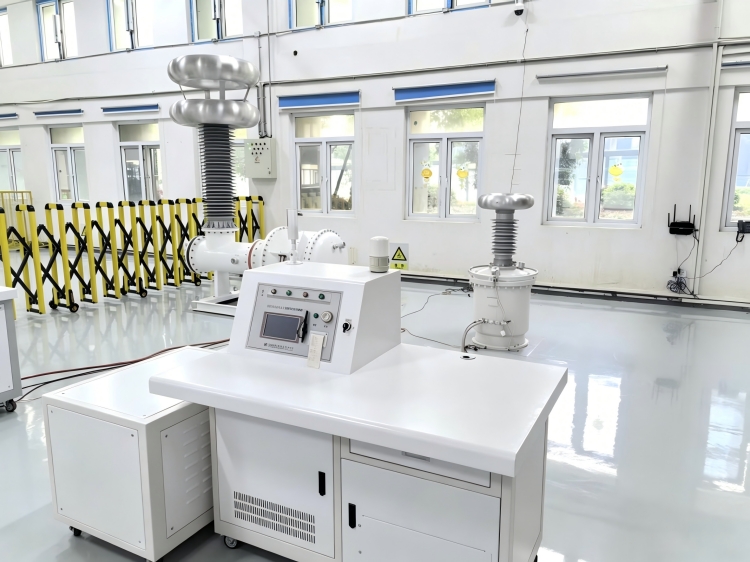

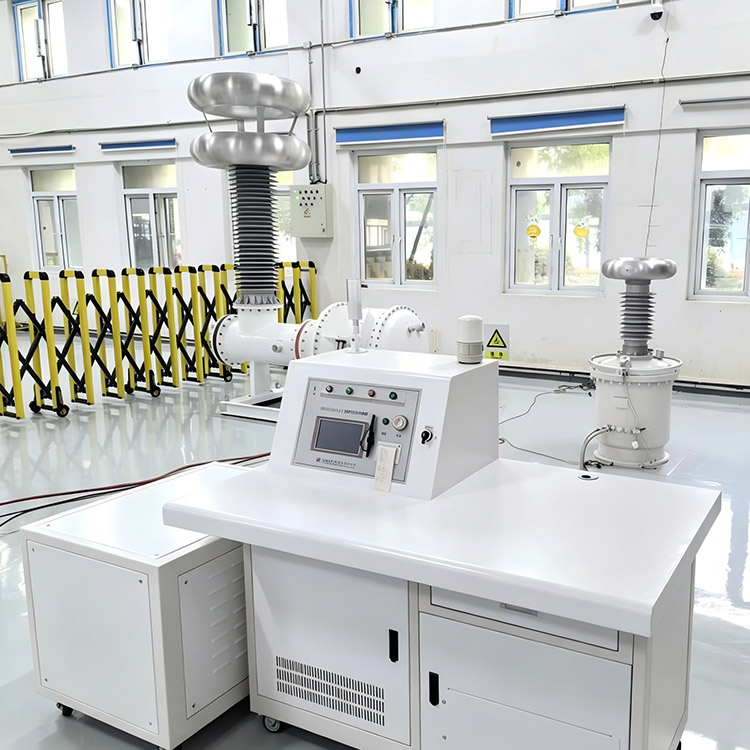

Direka bentuk untuk makmal voltan tinggi dan aplikasi ujian lapangan, sistem ini menyediakan output sinusoidal yang stabil dengan herotan bentuk gelombang kurang daripada 5%, bunyi operasi yang rendah, dan perlindungan yang boleh dipercayai terhadap keadaan voltan lampau dan arus lebihan. Reka bentuk berskala membolehkan sistem serupa dalam siri produk mencapai penarafan voltan sehingga 1200kV untuk aplikasi ujian voltan ultra tinggi.

Panduan Produk

Bagaimana Sistem Berfungsi

Sistem Ujian Hipot AC Tanpa Caj Separa 100kV menjana output frekuensi kuasa voltan tinggi yang stabil melalui pengubah ujian terlindung SF6. Semasa ujian, kapasitor gandingan dan litar pengukuran sentiasa memantau aktiviti nyahcas separa manakala sistem kawalan automatik menguruskan proses ramping, penahanan dan pengurangan voltan.

Reaktor pampasan voltan rendah berfungsi untuk mengurangkan arus input yang diperlukan, yang membawa kecekapan tenaga yang lebih baik dan meringankan beban beban bekalan kuasa yang disambungkan. Keseluruhan sistem ini mampu menjalankan ujian voltan tahan dan pengukuran nyahcas separa secara serentak, jadi pengguna boleh menjalankan penilaian menyeluruh ke atas prestasi penebat semua jenis peralatan voltan tinggi.

Ciri-ciri

1、 Reka bentuk pengubah terlindung gas SF6 tanpa pencemaran minyak

2、Paras pelepasan separa keseluruhan ≤5pC

3、Paras nyahcas separa pengubah ≤3pC

4、Voltan keluaran terkadar sehingga 100kV

5、Pampasan kuasa reaktif mengurangkan arus sumber sehingga 60%

6、Mod ujian automatik dan manual

7、Lima peringkat voltan boleh atur cara dan tetapan masa

8、Kadar tanjakan voltan boleh laras daripada 0.5kV/s hingga 2.5kV/s

9、Pertukaran pampasan automatik dan peraturan voltan

10、Fungsi penyimpanan dan pencetakan data sejarah

11、Pengukuran voltan berketepatan tinggi

12、Output gelombang sinus yang stabil dengan herotan ≤5%

13, Operasi hingar rendah ≤65dB

14、Perlindungan lebihan voltan dan arus lebih komprehensif

15、Sesuai untuk nyahcas separa dan ujian voltan tahan AC

Medan Aplikasi

1、Syarikat Utiliti Kuasa

Digunakan untuk ujian penebat rutin dan penilaian nyahcas separa transformer, suis, peralatan GIS, kabel, dan radas pencawang.

2、Makmal Voltan Tinggi

Sesuai untuk ujian jenis, ujian penerimaan kilang dan projek penyelidikan yang memerlukan prestasi nyahcas separa ultra rendah.

3、Pengilang Transformer

Digunakan untuk kawalan kualiti, pengesahan penebat dan ujian akhir kilang pengubah kuasa dan pengagihan.

4、Universiti dan Institut Penyelidikan

Menyokong pendidikan kejuruteraan voltan tinggi, penyelidikan penebat dan projek ujian elektrik termaju.

5、Perindustrian dan Perusahaan Perlombongan

Menyediakan ujian penyelenggaraan pencegahan dan penilaian keadaan penebat untuk peralatan elektrik kritikal.

Item Ujian Biasa

1、Uji Transformer AC Menahan Voltan

2、Pengujian Pelepasan Separa GIS

3、Ujian Alat Suis Voltan Tinggi

4、Ujian Penebat Kabel Kuasa

5、Pengujian Penebat dan Sesendal

6、Ujian Penerimaan Kilang Peralatan Elektrik

7、Penyelidikan Makmal Voltan Tinggi

8、Program Penyelenggaraan Pencegahan

Kelebihan Weshine

Weshine Electric memberi tumpuan kepada pembangunan dan pembuatan peralatan ujian voltan tinggi serta sistem pengukuran nyahcas separa. Unit ujian voltan tahan AC kami dengan penebat gas SF6 menampilkan output nyahcas separa yang sangat rendah, operasi automatik pintar, teknologi pampasan penjimatan kuasa dan modul perlindungan keselamatan yang boleh dipercayai. Dibina untuk mengendalikan tugas ujian yang ketat di dalam makmal dan persekitaran kerja di tapak, semua penyelesaian daripada Weshine membantu pelanggan dalam menjalankan pemeriksaan prestasi penebat yang tepat, memenuhi piawaian industri yang berkaitan dan mengekalkan operasi jangka panjang yang stabil bagi peralatan voltan tinggi mereka.

Sistem Ujian Hipot AC Tanpa Caj Separa 100kV kami boleh memenuhi sepenuhnya semua ujian penebat voltan tinggi anda dan permintaan pemantauan pelepasan separa. Jangan ragu untuk menghubungi pasukan kami pada bila-bila masa untuk mendapatkan penyelesaian tersuai, data teknikal terperinci dan sebut harga kompetitif.
