Penerangan Produk

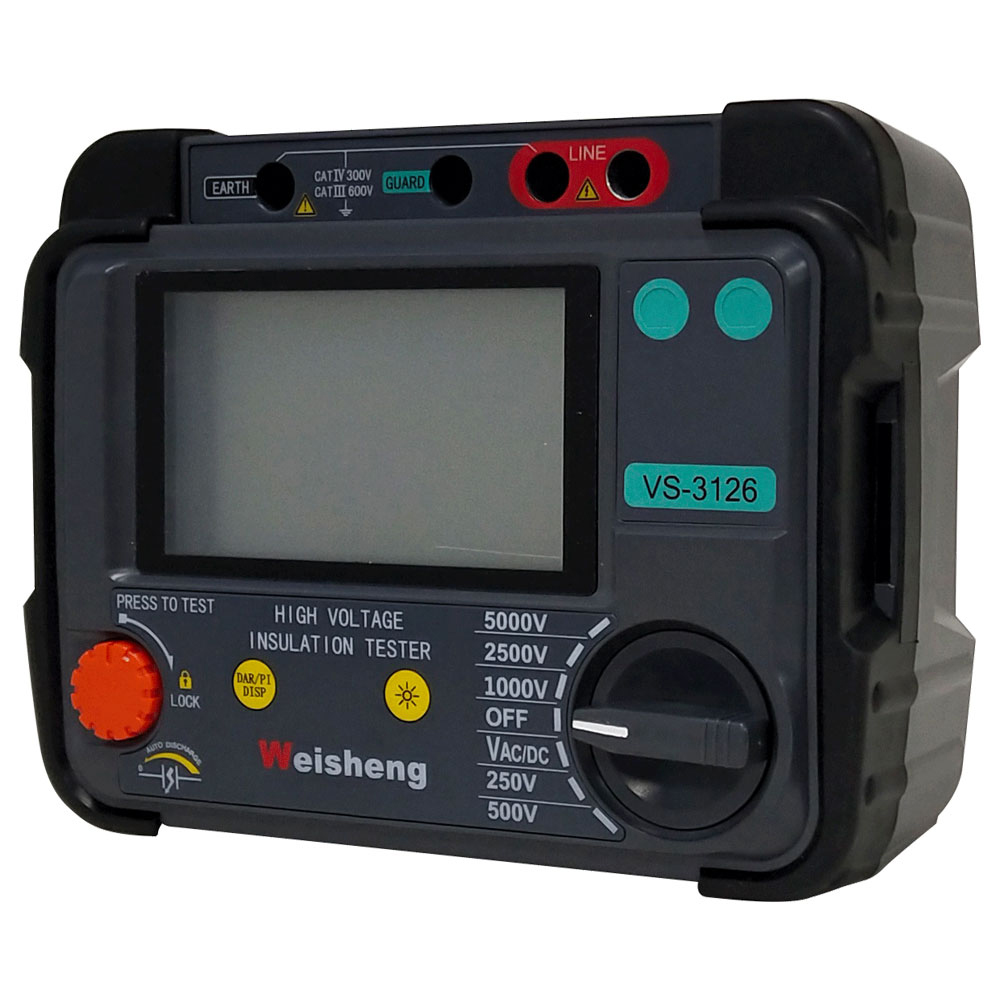

Weshine® VS-3126 adalah berkuasa bateriPenguji Penebat Digitaldengan paparan arka digital dan analog, direka untuk ujian rintangan penebat voltan tinggi dalam penyelenggaraan dan servis kabel, mesin loji berputar, transformer, alat suis dan aplikasi perindustrian.

Ujian penebat DC dilakukan pada 250 V, 500 V, 1000 V, 2500 V, 5000 V. Julat pengukuran rintangan penebat ialah 100 k Ω hingga 1000 G Ω. Nyahcas automatik untuk litar kapasitif yang sedang diuji disediakan dan voltan mereput dipaparkan.

Terminal pelindung boleh digunakan untuk meminimumkan kesan kebocoran permukaan dan dengan itu pengukuran yang salah semasa menjalankan ujian rintangan penebat.

Untuk objek ujian kapasitif instrumen akan menyahcas secara automatik melalui perintang dalaman dan menunjukkan voltan merentasi terminal dalam julat 30 V hingga 600 V dengan voltan yang lebih tinggi ditunjukkan oleh 'Hi'. Ciri ini akan memberikan petunjuk voltan mereput berikutan ujian beban reaktif. Apabila penunjuk voltan hilang adalah selamat untuk pengguna memutuskan sambungan petunjuk ujian.

Weshine® VS-3126Penguji Penebat Digitaldikuasakan oleh lapan sel 1.5 V IEC LR6 (AA). Ciri keselamatan reka bentuk termasuk penunjuk amaran voltan tinggi, paparan voltan luaran selepas ujian IR, pelepasan automatik beban reaktif dan petunjuk ujian

PERMOHONAN

Bahan penebat elektrik merosot dengan masa yang membawa kepada kerosakan dan bil pembaikan yang mahal. Penguji rintangan penebat menggunakan voltan DC terkawal merentasi penebat dan mengukur aliran arus melaluinya menggunakan hukum Ohm untuk mengira rintangan penebat. Arus mengalir kerana tiada bahan penebat yang sempurna.

Kegunaan penguji IR termasuk:

■ Ujian dan kelayakan produk

■ Pemasangan peralatan

■ Penyelenggaraan rutin

■ Penyelesaian masalah

Ujian penebat dengan DC voltan tinggi menjejaskan polarisasi penebat sehingga ujian berturut-turut tanpa pelepasan lengkap unit yang sedang diuji akan menghasilkan keputusan yang berbeza.

Berhati-hati harus diambil untuk sentiasa menggunakan proses dan teknik yang sama untuk menyambung dan menguji penebat untuk dapat menunjukkan hasil. Adalah penting untuk merekodkan suhu penebat serta nilai IR

CIRI-CIRI DAN FAEDAH

■ Penguji rintangan penebat yang padat dan lasak

■ Operasi mudah dan pemilihan julat voltan

■ Voltmeter AC dan DC (30 V - 600 V)

■ Pemasa ujian IR boleh set pengguna (lalai 1 min), (maks. 19 m 50 s)

■ Sarung tangan lembut untuk instrumen dan petunjuk

■ Permulaan pantas dan panduan pengguna penuh

■ Mengunci palam penebat HV untuk keselamatan tambahan

■ Pengatup merentasi terminal menghalang kemasukan kotoran dan objek lain secara tidak sengaja

SPESIFIKASI

Julat penebat	0.1 MΩ hingga 2 TΩ
Voltan ujian nominal	250 V, 500 V, 1000 V, 2500 V, 5000 V
Ketepatan voltan terminal
	<1000 V 0...+10% daripada nominal voltan ujian
	≥1000 V 0...+5% daripada nominal voltan ujian
Ketepatan penebat	±5% ±3 digit
Arus litar pintas	5 dalam ± 0.5 oleh
Ketepatan meter volt	±2%rdg±3dgt
Bekalan kuasa	8 x bateri LR6/AA
Julat suhu dan kelembapan operasi
	- 20°C hingga +45°C
Kelembapan	80% RH
Julat suhu dan kelembapan penyimpanan
	-20 °C hingga +60 °C
Perlindungan keselamatan	Penebat Cat III 600 V
Nota	Ralat perkhidmatan dengan had persekitaran yang dinyatakan ialah ralat intrinsik dua kali
EMC	Mematuhi IEC 61326-1:2013
Dimensi	177 mm x 226 mm x 100 mm
Berat badan	1.9 kg (termasuk bateri)

VS-3126

VS-3126Penguji Penebat Digitaltelah direka bentuk untuk aplikasi ujian Elektrik dan Perindustrian, di mana voltan operasi melebihi 1000 V dan voltan ujian penebat yang lebih tinggi diperlukan.

Tidak seperti VS-3126, VS-3126 menawarkan voltan julat tetap 50 V, 100V, 250 V, 500 V, 1000 V dan 2500 V.

Peralatan dengan voltan operasi melebihi 1 kV memerlukan voltan ujian yang lebih tinggi. Untuk mematuhi sepenuhnya keperluan ujian yang paling moden, Weshine menawarkan keluarga yang berkualiti tinggiPenguji Penebat Digitals pada voltan melebihi 1 kV. Pada teras ujian voltan tinggi, unit 5/10/15 kV kami memberikan tahap ujian kualiti tertinggi bersama-sama dengan keselamatan, kemudahan dan mudah alih utama.

Untuk keupayaan ujian penebat yang lengkap untuk semua peralatan bermodal tinggi, Weshine melangkah lebih jauh! Piawaian ujian universal untuk peralatan putaran, IEEE 43-2000, meningkatkan pengesyoran voltan ujian kepada 10 kV untuk peralatan berkadar 12 kV dan ke atas. Pematuhan penuh dengan standard ini boleh dicapai dengan hanya satu penguji, model 10 kV kami.

VS-3127

VS-3127Penguji Penebat Digitalmenawarkan keupayaan untuk melakukan pengukuran rintangan penebat yang tepat sehingga voltan ujian 15 kV dengan rintangan maksimum 30 TΩ. Ketepatan ukuran rintangan ialah ± 5 % daripada 1 MΩ hingga 3 TΩ!

Untuk syarikat utiliti dan perkhidmatan, VS-3127 ialah penguji menyeluruh dengan fleksibiliti dan keupayaan kalis masa hadapannya. Weshine VS-3127 direka untuk berfungsi di mana sahaja anda bekerja.

Voltan terkadar output maksimum mencapai 7 gear (250V, 500V, 1KV, 2.5KV, 5KV, 10KV, 15KV).

Arus litar pintas maks 7mA

Ujian rintangan penebat (IR), ujian indeks polarisasi（PI), ujian nisbah penyerapan dielektrik(DAR). Mod ujian tanjakan (RAMP), mod ujian rintangan ditapis (FR). *Ujian Kapasitans (Kap.).

Fungsi monitor voltan, secara automatik memantau voltan hidup yang diukur

KENAPA UJI PADA 15 KV?

5 kV hingga 15 kV akan menguji arus tiga kali ganda - ini boleh menghalang arus ujian negatif dengan kehadiran bunyi yang tinggi.

15 kV ditentukan untuk aset 35,000 V hingga 69,000 V berdasarkan NETA ATS 2007.

Motor melebihi 34,500 V harus diuji pada 15 kV berdasarkan NETA ATS 2007.

SPESIFIKASI

Julat penebat	0.1 MΩ hingga 30 TΩ
Voltan ujian nominal	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15 kV
Ketepatan voltan terminal
	（5%～10%）±10V
Ketepatan penebat	1 MΩ hingga 3 TΩ, ±5% ±3 digit
	＞3 TΩ, ±20% ±3 digit
Arus litar pintas	≥7 pada ± 0.5 oleh
Mod ujian tanjakan	±2%rdg±3dgt
Bekalan kuasa	Tingkatkan voltan pratetap dengan menguji dengan 10% saiz berperingkat voltan pratetap
Julat suhu dan kelembapan operasi
	- 20°C hingga +50°C
Kelembapan	80% RH
Julat suhu dan kelembapan penyimpanan
	-25 °C hingga +65 °C
Ujian voltan	AC/DC: 0V～1000V, Ketepatan: ±5%rdg±3V
Ujian kapasiti	10nF～25uF, Ketepatan: ±10%rdg±10nF
Ujian semasa	0.01nA～7mA, Ketepatan: ±5%rdg±0.5nA
Perlindungan keselamatan	Penebat Cat III 600 V
Nota	Ralat perkhidmatan dengan had persekitaran yang dinyatakan ialah ralat intrinsik dua kali
EMC	Mematuhi IEC 61326-1:2013
Dimensi	280 mm x 260 mm x 160 mm
Berat badan	4.9 kg (termasuk bateri)

Pilihan

Weshine mempunyai 8 tahun pengalaman khusus untuk berurusan dengan rangkaian lengkap Peralatan Elektrik. Pada masa ini, Weshine telah mencipta pelbagaiPenguji Penebat Digitaluntuk setiap langkah seperti yang ditunjukkan sebagai borang:

MAKLUMAT PESANAN UNTUKPenguji Penebat DigitalS
Kucing. Tidak.	Voltan Ujian Maks	Julat Ujian Maks	IR/PI/DAR	RAMP	FR	Cap.
VS-3121	2.5 kV	100 GΩ	√
VS-3121A	5.0 kV	20 HINGGA	√
VS-3125	5.0 kV	10 HINGGA	√	√	√
VS-3125A	5.0 kV	10 HINGGA	√	√	√	√
VS-3126	10.0 kV	20 HINGGA	√	√	√
VS-3126A	10.0 kV	20 HINGGA	√	√	√	√
VS-3127	15.0 kV	30 HINGGA	√	√	√	√

Berdasarkan isu Rantaian Bekalan: Sila hubungi Pengedar Weshine Sah pilihan anda untuk harga semasa dan masa utama.

Sijil Kualiti

Kami sentiasa percaya bahawa semua kejayaan syarikat kami berkait langsung dengan kualiti produk yang kami sediakan.Penguji Penebat Digitalmemenuhi keperluan kualiti tertinggi yang dinyatakan dalam garis panduan ISO9001, ISO14000:14001 dan sistem kawalan kualiti kami yang ketat.
