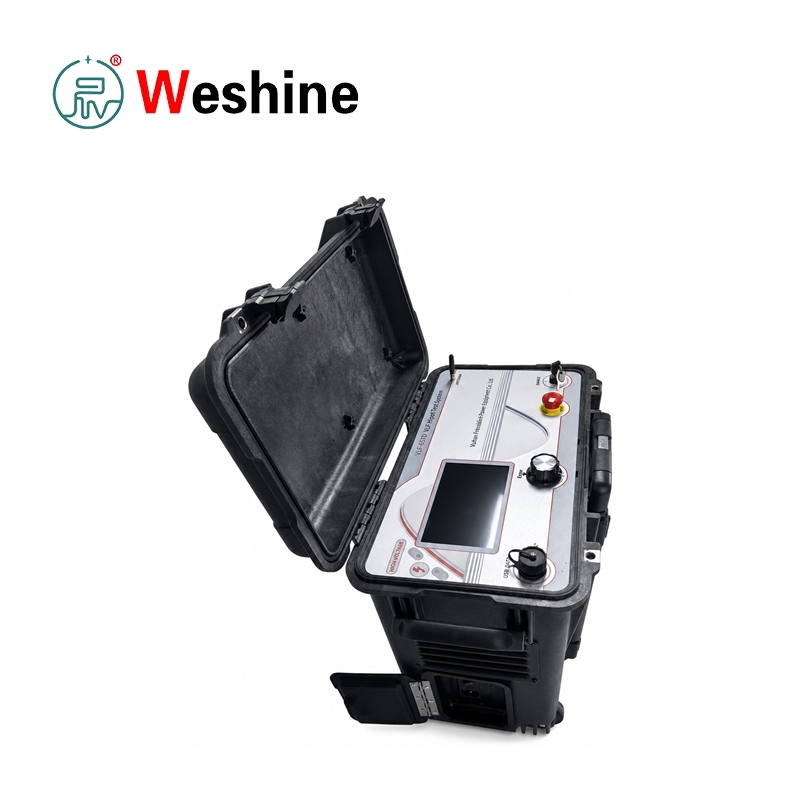

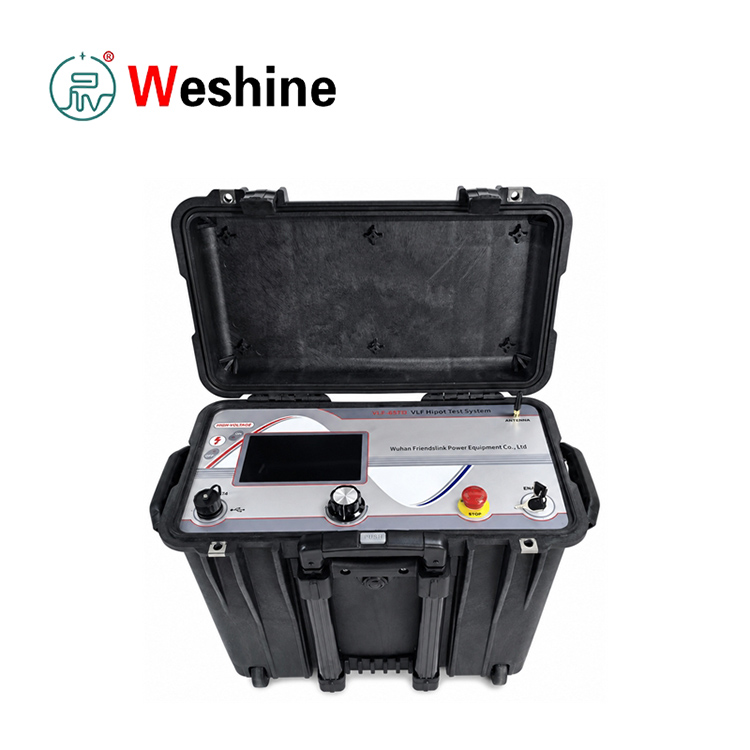

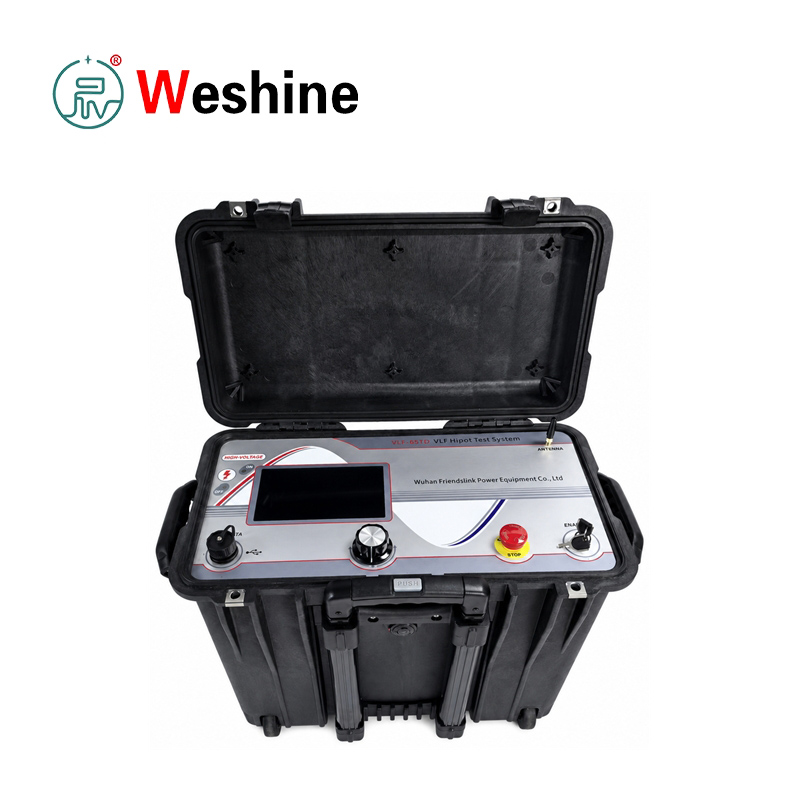

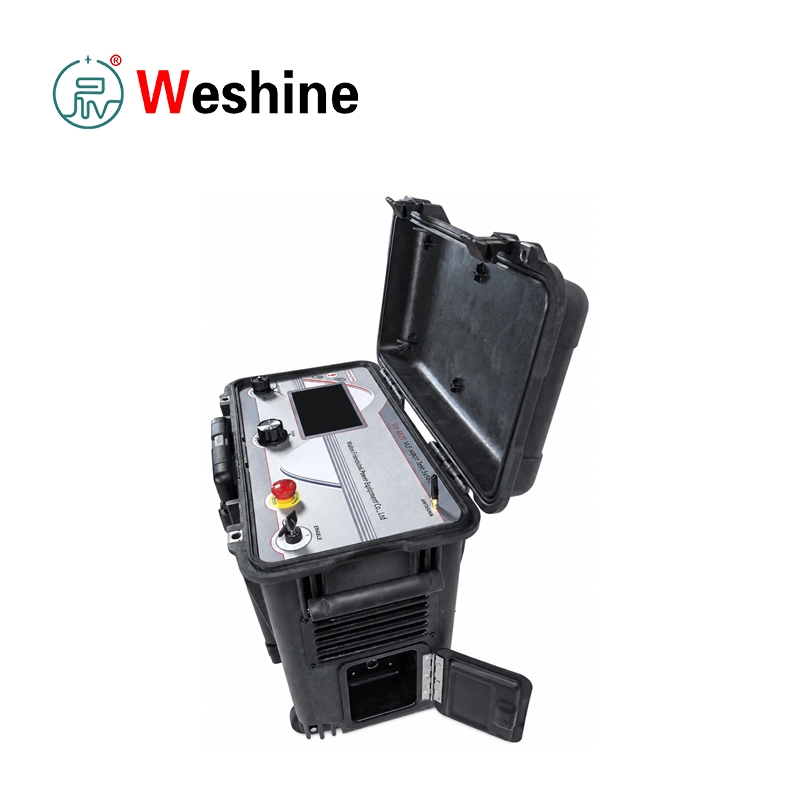

Sistem Ujian VLF Tan Delta

Sistem Ujian VLF Tan Delta tahan lama yang ditawarkan oleh Weshine, pengilang profesional di China, direka untuk diagnosis penebat dan menahan ujian kabel kuasa voltan sederhana. Ia menyepadukan tahan voltan AC VLF dan pengukuran kehilangan dielektrik ke dalam satu unit padat. Peralatan ini mematuhi piawaian CENELEC HD 620 S1:1996 dan HD 621 S1:1996, terpakai untuk kabel PE, XLPE dan berpenebat kertas.

Semasa penyelenggaraan kabel rutin, kecacatan penebat yang tidak kelihatan termasuk penuaan pokok air, pencemaran, kerosakan mekanikal dan kemerosotan separa tidak dapat dikesan melalui pemeriksaan visual yang mudah. Ujian gelombang sinus VLF 0.1 Hz menggunakan tegasan AC pada penebat kabel sambil memerlukan kapasiti kuasa yang jauh lebih rendah daripada peralatan ujian 50 Hz tradisional, menjadikan ujian medan kabel voltan sederhana panjang lebih mudah.

Sistem Ujian VLF Tan Delta ini menyampaikan output gelombang sinus VLF untuk ujian tahan dan pengukuran tan delta langsung. Bacaan tan delta mencerminkan faktor kehilangan dielektrik penebat kabel, yang menilai tahap penuaan dan kemerosotan. Unit secara automatik menjalankan ujian kehilangan di bawah pelbagai tahap voltan mengikut prosedur tetap: 0.5 kitaran U0, kitaran U0 dan 1.5 kitaran U0. Selepas selesai semua pusingan, data ujian disimpan dan kabel dinyahcas sepenuhnya.

Dua konfigurasi standard tersedia: model puncak 34 kV dan 45 kV. Unit 34 kV menjana gelombang sinus sehingga 24 kV RMS (puncak 34 kV); unit 45 kV mencapai 31.8 kV RMS (puncak 45 kV). Output voltan DC juga terbina dalam, antara ±1~34 kV untuk versi 34 kV dan ±1~45 kV untuk versi 45 kV. Mod ujian gelombang segi empat tepat dan DC juga disokong.

Untuk penyelenggaraan sarung kabel, mesin ujian menyokong pemeriksaan sarung dan pengesanan kerosakan dengan output maksimum 10 kV. Pengukuran arus bocor di bawah mod DC membantu menilai keseluruhan kualiti penebat kabel. Pengesanan kerosakan terbina dalam serta-merta memotong voltan tinggi sebaik sahaja flashover atau kegagalan kabel berlaku, menawarkan perlindungan penuh.

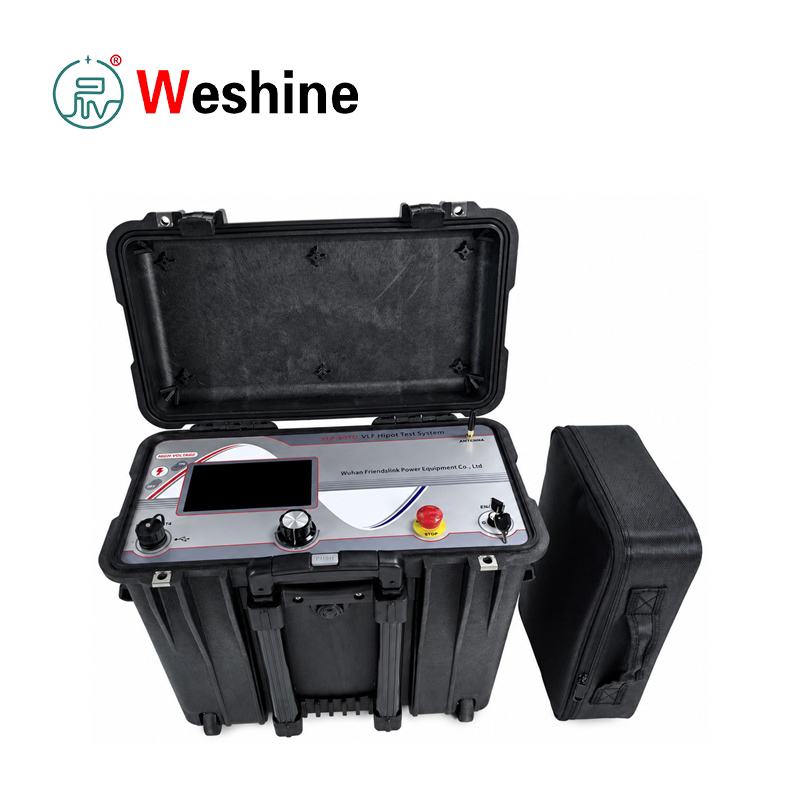

Set lengkap termasuk hos ujian utama, kabel voltan tinggi, wayar pembumian, kord kuasa, pemacu kilat USB dan beg aksesori. Port USB 2.0 membolehkan eksport data dan naik taraf perisian tegar. Semua log ujian disimpan secara tempatan dan boleh dieksport ke USB untuk penjanaan laporan pada PC. Perisian pemadanan menyokong pembukaan serentak fail data A/B/C fasa dan mengeluarkan laporan terperinci dengan angka ujian dan lengkung kehilangan dielektrik.

Keselamatan adalah keutamaan. Voltan tinggi akan dijana semasa operasi, jadi hanya juruteknik terlatih profesional dibenarkan untuk beroperasi. Pengendali mesti mematuhi lima peraturan keselamatan teras dengan tegas: memotong kuasa, mengunci keluar tenaga semula, mengesahkan voltan sifar, tanah dan litar pintas, mengasingkan komponen hidup bersebelahan. Ujian voltan tinggi memerlukan dua atau lebih kakitangan di tapak untuk penyeliaan.

Panduan Produk

Penguji kabel bersepadu berfungsi dengan menggunakan voltan sinus 0.1 Hz yang boleh dikawal pada kabel yang diuji. Berbanding dengan ujian AC 50 Hz konvensional, teknologi frekuensi ultra rendah sangat merendahkan permintaan semasa untuk beban kabel kapasitif, membolehkan pemeriksaan medan mudah alih bagi kabel voltan sederhana.

Sebelum sambungan kabel, ikuti lima peraturan keselamatan voltan tinggi dengan ketat. Pastikan kabel ujian dimatikan kuasa, terpencil, disahkan voltan, dibumikan dan litar pintas. Semua bahagian hidup yang berdekatan mesti ditutup atau diasingkan. Hanya pengendali terlatih boleh menjalankan peralatan dengan sekurang-kurangnya seorang penyelia hadir.

Sambungkan aksesori dalam susunan tetap: pautkan kabel tanah ke terminal pembumian hos terlebih dahulu, kemudian sambungkan ke tanah pelindung stesen; pasangkan kabel voltan tinggi ke port keluaran voltan tinggi; sambungkan konduktor dalaman kabel voltan tinggi ke fasa kabel atau sarung melalui kelengkapan yang dipadankan; pasangkan perisai kabel voltan tinggi pada bar pembumian berdekatan; akhirnya pasangkan kord kuasa.

Untuk ujian tahan VLF, pilih bentuk gelombang, voltan terkadar, kekerapan dan tempoh ujian. Voltan puncak masa nyata, arus, bentuk gelombang keluaran, kekerapan set dan nilai RMS dipaparkan pada skrin. Pemasa bermula secara automatik apabila voltan mencecah nilai pratetap.

Untuk diagnosis tan delta, aktifkan fungsi kehilangan dielektrik dan masukkan voltan fasa terkadar U0 kabel. Mesin akan melancarkan kitaran ujian automatik, dan setiap ukuran penuh mengambil masa kira-kira 3 minit 30 saat. Ia merekodkan kapasitans kabel, rintangan, purata kehilangan dielektrik dan nilai kerugian masa nyata di bawah 0.5 U0, 1.0 U0 dan 1.5 U0.

Setelah ujian selesai, data disimpan secara automatik dan kabel dilepaskan sepenuhnya. Pengguna boleh menyemak imbas rekod sejarah, mengeksport log tunggal atau berbilang ke USB 2.0, dan menjana laporan boleh cetak melalui perisian sokongan. Alat ini memaparkan lengkung kehilangan dan data bebas untuk tiga fasa kabel.

Apabila menjalankan ujian sarung atau penentuan kesalahan, sahkan sarung kabel tidak dibumikan pada kedua-dua hujungnya, tanpa pembumian tidak langsung melalui sambungan atau lampiran. Keluaran maksimum untuk pemeriksaan sarung dan pengesanan kerosakan ialah 10 kV.

Ciri-ciri

1．Menyokong VLF gelombang sinus AC menahan ujian

2．All-in-one dielektrik kehilangan tan delta fungsi pengukuran

3．Dua pilihan voltan puncak: 34 kV dan 45 kV

4．Keluaran gelombang sinus: maks 24 kV RMS atau 31.8 kV RMS

5． Output voltan DC terbina dalam untuk ujian penebat tambahan

6．Mod ujian voltan gelombang segi empat tepat tersedia

7．Mod DC kebocoran fungsi mengukur arus

8．Maks 10 kV output untuk ujian sarung dan penentuan kerosakan sarung

9．Jujukan ujian kehilangan dielektrik automatik pada 0.5 U0, U0 dan 1.5 U0

10．Paparan voltan & arus puncak masa nyata semasa operasi

11．Penampakan bentuk gelombang keluaran masa nyata pada skrin

12．Pemotongan voltan tinggi automatik apabila voltan rosak

13．Storan dalaman tempatan untuk semua log ujian

14．Uji eksport data melalui antara muka USB 2.0

15．Perisian sokongan untuk output laporan ujian tersuai

16．Fungsi naik taraf perisian tegar melalui pemacu USB

17．Antara muka berbilang bahasa (Bahasa Inggeris & Cina Ringkas)

18．Dilengkapi dengan butang berhenti kecemasan dan kunci keluaran voltan tinggi

19．Reka bentuk perlindungan voltan terbalik

20． Reka bentuk kes pelindung mudah alih untuk ujian kabel medan luar

Senario Aplikasi

Utiliti Kuasa

Pengendali grid mengguna pakai unit ujian untuk pentauliahan kabel voltan sederhana, penyelenggaraan tetap, diagnosis tan delta, pemeriksaan sarung dan penilaian penebat pada rangkaian pengedaran dan pencawang.

Pengilang Transformer

Kilang pengubah dan peralatan elektrik menggunakan penguji untuk ujian penebat kabel dan komponen yang memerlukan voltan VLF dan pengukuran kehilangan dielektrik.

Loji janakuasa

Stesen janakuasa bergantung pada peralatan untuk pemeriksaan kabel stesen, penyelenggaraan kabel penjana tambahan, ujian sarung dan diagnosis penebat semasa gangguan penyelenggaraan.

Kereta api

Rangkaian bekalan kuasa kereta api meletakkan kabel voltan sederhana di pencawang daya tarikan dan talian penghantaran. Mesin ini menyokong ujian tahan kabel dan analisis tan delta semasa tingkap penyelenggaraan.

Loji Perindustrian

Bengkel perlombongan, petrokimia, keluli dan pembuatan menggunakannya untuk ujian penerimaan kabel baharu, penyelenggaraan berkala dan penyiasatan kerosakan sarung.

Universiti

Kolej dan institut penyelidikan menggunakan peranti ujian untuk mengajar teori ujian kabel VLF, pengiraan kehilangan dielektrik, analisis penuaan penebat dan piawaian operasi keselamatan voltan tinggi.

Makmal Pengujian

Makmal voltan tinggi dan kabel profesional menggunakan Sistem Ujian VLF Tan Delta ini untuk menjalankan ujian tahan VLF, pengukuran tan delta, pemeriksaan sarung dan perkhidmatan diagnostik kabel pihak ketiga.

Penyelenggaraan Kabel

Krew perkhidmatan kabel menggunakan peralatan untuk pemeriksaan kabel bertebat XLPE, PE dan kertas, diagnosis penuaan pokok air, pengesanan kerosakan sarung dan membuat laporan ujian.

Item Ujian Berkenaan

1．Kabel gelombang sinus VLF menahan ujian

2．Kabel voltan sederhana tan delta ujian kehilangan dielektrik

3．Diagnosis penuaan penebat kabel XLPE

4．Kabel PE menahan pemeriksaan voltan

5． Ujian prestasi kabel terlindung kertas

6．Penilaian kemerosotan pokok air kabel

7．Ujian sarung kabel sehingga 10kV

8．Penunjukan kerosakan sarung kabel

9． Ujian tahan voltan DC

10．Ujian voltan gelombang segi empat tepat

11．Pengukuran arus kebocoran mod DC

12．Ujian penerimaan penyerahan kabel baharu

13．Ujian penyelenggaraan pencegahan rutin kabel

14．Penjanaan laporan ujian bersepadu tiga fasa

15．Storan log tempatan & eksport data USB

Kes Pelanggan

Bidang Industri:Perkhidmatan penyelenggaraan kabel voltan sederhana

Masalah Projek

Pasukan penyenggaraan grid kuasa diperlukan untuk menilai beberapa penyuap kabel XLPE yang berumur. Ujian tahan mudah hanya boleh menyemak rintangan kerosakan, manakala pasukan juga memerlukan data kehilangan dielektrik untuk menilai penuaan penebat dan mengenal pasti kabel yang mempunyai potensi kecacatan pokok air.

Aliran Operasi Ujian

Juruteknik mengasingkan kabel sasaran, mengikut lima spesifikasi keselamatan, membumikan keseluruhan set, menyambung kabel voltan tinggi dan wayar pelindung seperti yang diarahkan, kemudian menghidupkan unit ujian. Mereka memilih mod ujian tan delta, mengisi voltan fasa berkadar kabel U0, mengeluarkan hentian kecemasan dan kunci voltan tinggi, kemudian memulakan ujian automatik. Unit mengukur kehilangan dielektrik di bawah 0.5 U0, U0 dan 1.5 U0, menyimpan data dan menyahcas kabel selepas siap.

Hasil Ujian

Kakitangan menyemak rekod sejarah dan mengeksport semua data ke pemacu USB. Laporan perbandingan fasa yang dijana perisian sepadan dengan nilai kehilangan dielektrik dan keluk arah aliran. Kabel dengan penunjuk kehilangan normal kekal dalam perkhidmatan, manakala kabel yang rosak teruk dijadualkan untuk pemantauan susulan.

Kelebihan Aplikasi

Pasukan itu menyelesaikan kedua-dua pemeriksaan voltan dan diagnosis penuaan dengan satu peranti mudah alih. Kitaran ujian automatik, eksport USB dan penjanaan laporan meningkatkan kebolehkesanan data dan mengurangkan beban kerja kertas kerja manual.

Soalan Lazim

S: Apakah fungsi yang disedari oleh peralatan ujian ini?

J: Ia melengkapkan ujian tahan VLF kabel voltan sederhana, pengukuran kehilangan dielektrik tan delta, pemeriksaan sarung, penentuan kerosakan sarung, ujian tahan DC, ujian gelombang segi empat tepat dan pengesanan arus kebocoran.

S: Apakah perbezaan antara ujian tahan VLF dan ujian tan delta?

A: Ujian tahan VLF mengesahkan sama ada penebat kabel boleh menanggung voltan AC yang ditentukan; ujian tan delta mengukur faktor kehilangan dielektrik untuk menilai tahap penuaan dan kemerosotan penebat.

S: Apakah konfigurasi voltan adalah pilihan?

A:Dua model: puncak 34 kV dan puncak 45 kV. Model 34 kV mengeluarkan gelombang sinus sehingga 24 kV RMS / puncak 34 kV; model 45 kV mencapai puncak 31.8 kV RMS / 45 kV.

S: Pada frekuensi manakah tan delta diukur?

J: Pengukuran tan delta dilakukan di bawah frekuensi ultra-rendah 0.1 Hz.

S: Apakah julat kapasitans kabel yang menyokong ujian tan delta?

Model A:34 kV: 1 nF ~ 8 μF; Model 45 kV: 1 nF ~ 5 μF.

S: Bolehkah peralatan eksport rekod ujian?

A: Ya. Log ujian disimpan secara dalaman dan boleh dieksport melalui USB 2.0. Fail yang dieksport boleh dibuka dengan perisian khusus untuk menjana laporan ujian rasmi.

S: Adakah ia menyokong penentuan kesalahan sarung?

J: Ya, mesin ujian menyokong pemeriksaan sarung dan pengesanan kerosakan dengan output maksimum 10 kV.

S: Nota keselamatan utama semasa operasi?

J: Hanya profesional terlatih boleh mengendalikan unit. Kabel ujian mesti dimatikan kuasa, dibumikan dan diasingkan sepenuhnya sebelum pendawaian. Ujian voltan tinggi memerlukan penyeliaan di tapak, dan kunci berhenti kecemasan & voltan tinggi harus digunakan dengan betul.
