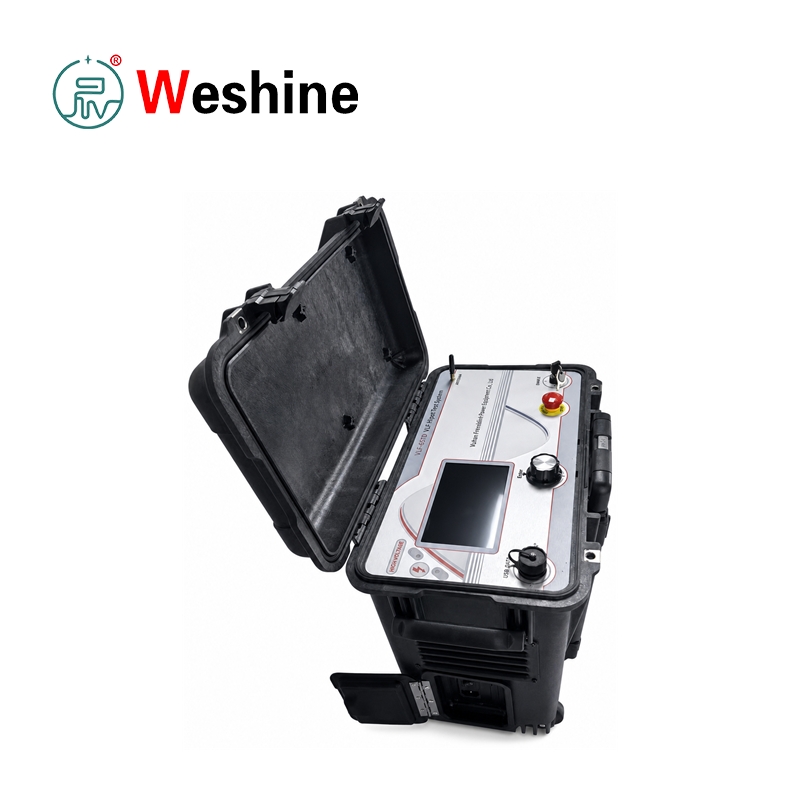

Penjana Voltan Tinggi Frekuensi Ultra Rendah

Sebagai pengilang profesional di China, Weishine ingin memberikan anda Penjana Voltan Tinggi Frekuensi Ultra Rendah berkualiti tinggi, yang direka bentuk untuk ujian tahan AC bagi penebat elektrik di mana peralatan ujian frekuensi kuasa konvensional memerlukan kapasiti yang berlebihan. Dalam ujian penebat pencegahan, ujian tahan voltan tinggi adalah salah satu kaedah yang paling penting untuk mengesahkan sama ada penebat peralatan boleh menahan voltan ujian yang ditentukan dengan selamat. Untuk objek ujian berkapasiti besar seperti kabel kuasa XLPE, kapasitor kuasa, penjana besar dan motor, ujian tahan AC 50 Hz selalunya memerlukan pengubah ujian besar atau set ujian resonan. Sistem ujian frekuensi ultra-rendah 0.1 Hz mengurangkan kapasiti kuasa ujian yang diperlukan dan menjadikan ujian medan lebih praktikal. Reka bentuk padat dan mudah alih mengurangkan kos perolehan keseluruhan untuk pasukan kejuruteraan lapangan.

Unit ujian menjana voltan tinggi AC frekuensi ultra-rendah terkawal. Frekuensi keluaran yang tersedia ialah 0.1 Hz, 0.05 Hz, 0.02 Hz dan 0.01 Hz. Frekuensi yang lebih rendah membolehkan instrumen menguji beban kapasitif yang lebih besar sambil memastikan saiz peralatan ujian dan permintaan kuasa terurus. Menurut manual, sistem ini amat sesuai untuk peralatan elektrik dengan kapasitansi setara yang besar, termasuk kabel kuasa, kapasitor, penjana sederhana dan besar, dan motor.

Komponen Produk

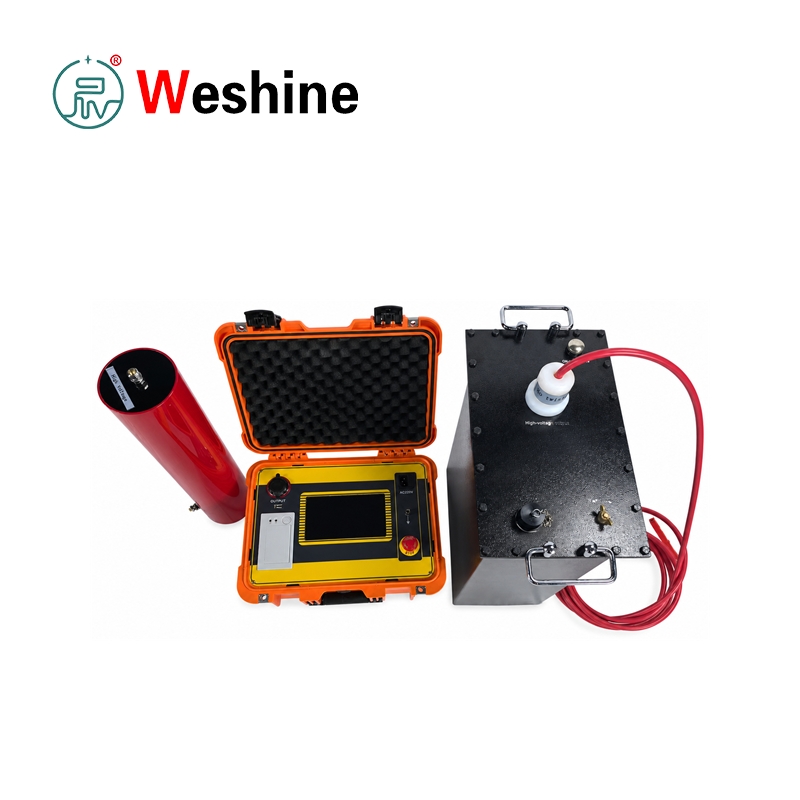

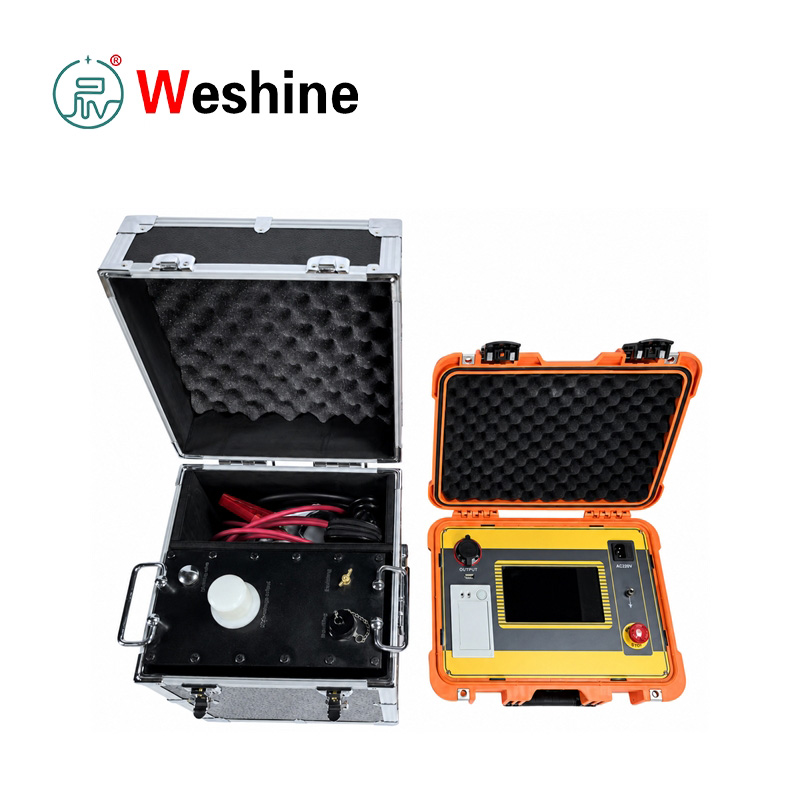

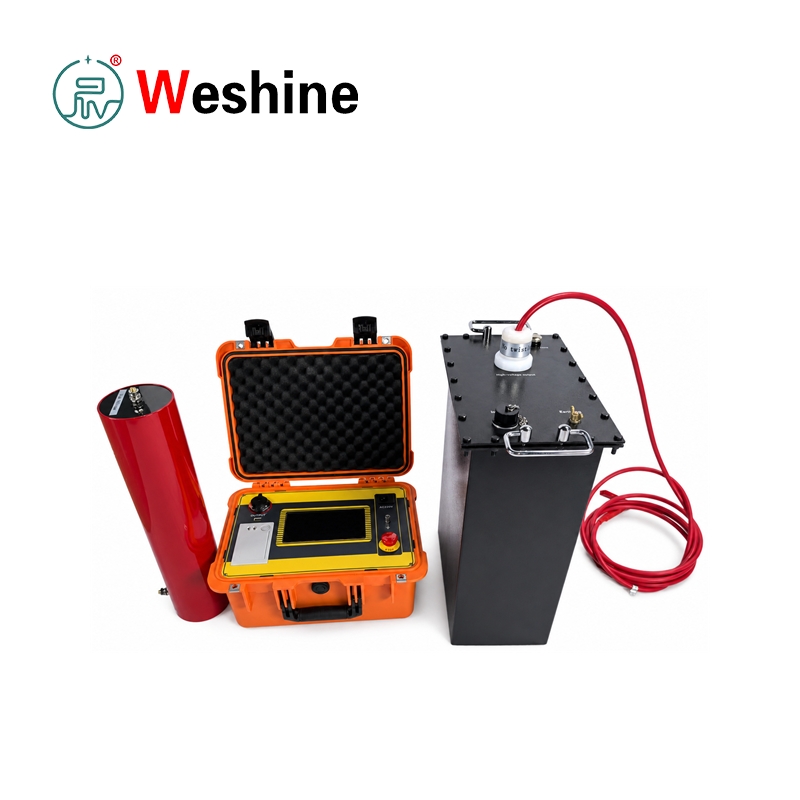

Sistem ini terdiri daripada dua bahagian utama: pengawal dan penggalak voltan tinggi.

Pengawal termasuk skrin sentuh kapasitif 7 inci, suis kuasa, input AC 220 V, terminal pembumian, port komunikasi USB, pencetak dan butang berhenti kecemasan.

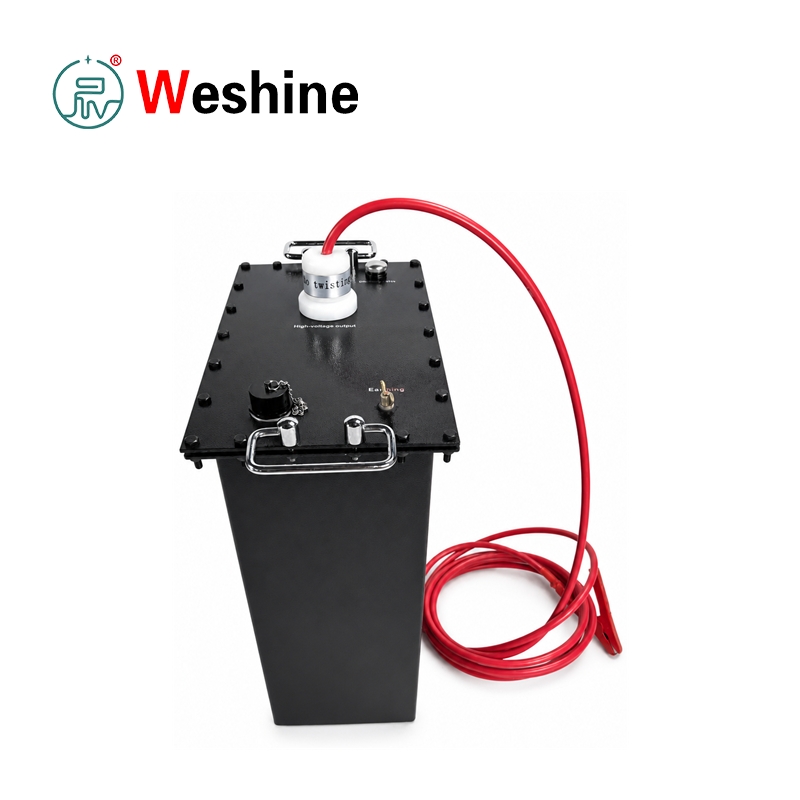

Penggalak menghasilkan output voltan tinggi dan disambungkan kepada pengawal melalui kabel kawalan voltan rendah yang dibekalkan. Output voltan tinggi disambungkan kepada objek ujian menggunakan kabel voltan tinggi dan aksesori pembumian yang dibekalkan.

Operasi adalah automatik

Selepas pendawaian, pengguna menetapkan kekerapan keluaran, tempoh ujian, voltan ujian, had arus lebih sisi voltan tinggi dan had voltan lampau pada skrin sentuh. Apabila ujian bermula, instrumen melakukan semakan sendiri beban, kenaikan voltan automatik, output amplitud malar, pemasaan, penutupan biasa dan nyahcas automatik. Instrumen boleh berhenti mengikut pemasa atau dengan berhenti manual. Ia juga menyediakan perlindungan penutupan yang tidak normal melalui perlindungan voltan lampau dan arus lebihan.

Penjana Voltan Tinggi Frekuensi Ultra Rendah ini menggunakan kawalan maklum balas negatif gelung tertutup voltan tinggi dan voltan rendah. Manual menyatakan bahawa output tidak menghasilkan kesan kenaikan kapasitif. Fungsi perlindungan berbilang termasuk perlindungan lebihan voltan, perlindungan arus lebih sisi voltan tinggi dan perlindungan arus lebih sisi voltan rendah, dengan masa tindakan perlindungan tidak lebih daripada 10 ms. Pengawal dan penjana voltan tinggi disambungkan melalui kawalan voltan rendah, dan kawalan optik digunakan untuk operasi yang lebih selamat. Reka bentuk perkakasan tahan lama, hayat perkhidmatan yang panjang untuk kegunaan projek jangka panjang dan ujian berulang.

Keputusan ujian boleh dicetak terus sebagai laporan ujian. Data sejarah disimpan secara automatik selepas berhenti pemasa biasa, hentian manual, hentian perlindungan voltan lampau atau hentian perlindungan arus lampau. Instrumen ini boleh menyimpan sehingga 64 rekod ukuran; rekod lama dipadamkan secara automatik apabila melebihi had storan. Sistem ini juga menyokong tetapan tarikh dan masa, pensuisan antara muka Cina dan Inggeris, storan automatik, pencetakan automatik dan komunikasi USB dengan perisian pengurusan atasan.

Peralatan ujian mematuhi DL/T 849.4-2004, Syarat Teknikal Am untuk Penjana Voltan Tinggi Frekuensi Ultra-Rendah. Manual ini juga merujuk kaedah ujian VLF 0.1 Hz untuk kabel kuasa berpenebat XLPE 35 kV dan ke bawah. Dalam penggunaan medan, kapasitans objek ujian tidak boleh melebihi beban kapasitif terkadar konfigurasi instrumen yang dipilih. Jika kapasitans objek ujian adalah lebih rendah daripada 0.05 μF, kapasitor tambahan 0.05 μF boleh disambung secara selari untuk menyokong output biasa.

Parameter Produk

Panduan Produk

Prinsip Kerja Peranti Ujian VLF

Peranti ujian VLF mudah alih berfungsi dengan menggantikan ujian tahan frekuensi kuasa 50 Hz dengan ujian AC frekuensi ultra rendah.

Untuk objek ujian kapasitif, arus adalah berkadar dengan frekuensi, kemuatan dan voltan. Dengan mengurangkan frekuensi kepada 0.1 Hz atau lebih rendah, kapasiti kuasa ujian yang diperlukan dikurangkan dengan banyaknya sambil mengekalkan tujuan praktikal ujian tahan penebat AC.

Sambungan Peralatan Sebelum Pengujian

Sebelum menguji, sambungkan:

mengikut rajah pendawaian dalam manual.

Terminal pembumian mesti disambungkan ke bumi. Input AC disambungkan kepada sumber kuasa 220 V, 50 Hz.

Jika penjana mudah alih digunakan, voltan dan frekuensi keluaran penjana mestilah stabil.

Penetapan Parameter dan Persediaan Ujian

Hidupkan pengawal dan masukkan skrin tetapan parameter.

Tetapkan parameter berikut:

Frekuensi yang tersedia termasuk:

Tempoh ujian boleh ditetapkan dari 0 hingga 99 minit.

Nilai voltan dan arus yang ditunjukkan oleh instrumen adalah nilai puncak.

Proses Ujian Automatik

Selepas menekan Mula, instrumen melakukan semakan sendiri.

Proses ujian termasuk:

1. Muatkan semakan sendiri
2. Kenaikan voltan automatik
3. Output amplitud malar
4. Tahan masa
5. Penutupan dan pelepasan automatik

Jika tiada beban dikesan, pengawal memaparkan amaran tiada beban.

Selepas mencapai voltan yang ditetapkan, instrumen mengekalkan output amplitud malar dan memulakan proses pemasaan tahan.

Apabila masa yang ditetapkan dicapai, sistem menghentikan output voltan tinggi dan secara automatik melepaskan objek ujian.

Mod Tutup dan Pengurusan Data

Instrumen menyokong:

Penutupan Biasa

Penutupan Tidak Biasa

Dalam setiap mod penutupan, data ujian disimpan sebagai data sejarah.

Pengguna boleh:

Panduan Pengujian Kabel

Untuk ujian kabel:

1. Putuskan sambungan semua peralatan elektrik yang disambungkan ke kabel sebelum ujian.
2. Ukur rintangan penebat dengan megohmmeter.
3. Lakukan ujian tahan VLF hanya selepas pemeriksaan penebat boleh diterima.

Manual menyatakan:

Tempoh ujian:

Panduan Pengujian Motor Segerak

Untuk ujian motor segerak, manual mengesyorkan ujian fasa demi fasa.

Kaedah ujian:

Masa ujian secara amnya sama dengan ujian tahan frekuensi kuasa, biasanya:

Semasa ujian, pengendali harus memerhati:

Pelepasan Keselamatan Selepas Ujian

Selepas penutupan, gunakan rod nyahcas untuk menyahcas sepenuhnya objek ujian sebelum menanggalkan sebarang kabel.

Langkah ini penting, terutamanya untuk peralatan kapasitif seperti:

Ciri-ciri

1．Menyokong ujian tahan AC frekuensi ultra-rendah 0.1 Hz.

2．Menyokong pemilihan frekuensi keluaran 0.05 Hz, 0.02 Hz dan 0.01 Hz.

3．Membekalkan kenaikan voltan automatik, output amplitud malar, pemasaan, penutupan dan nyahcas.

4．Mengukur dan memaparkan keluaran voltan tinggi dan menguji arus sebagai nilai puncak.

5．Menyediakan perlindungan voltan lampau untuk keluaran voltan tinggi.

6．Membekalkan perlindungan arus lebih sisi voltan tinggi dan sisi voltan rendah.

7．Memutuskan output secara automatik apabila voltan atau arus melebihi had yang ditetapkan.

8．Masa tindakan perlindungan tidak lebih daripada 10 ms.

9．Menyediakan operasi skrin sentuh kapasitif 7 inci.

10．Memaparkan data ujian dan bentuk gelombang output pada skrin sentuh.

11．Termasuk penyimpanan data sejarah automatik untuk sehingga 64 rekod.

12．Menyediakan pencetak terbina dalam untuk mencetak laporan ujian.

13．Menyokong komunikasi USB dengan perisian pengurusan atasan.

14．Termasuk penukaran antara muka bahasa Cina dan Inggeris.

15．Menyediakan kawalan maklum balas negatif voltan tinggi dan voltan rendah gelung tertutup.

16．Menyokong ujian tahan AC bagi objek ujian berkapasiti besar.

17．Termasuk rod nyahcas dan kabel pembumian untuk nyahcas pasca ujian yang selamat.

18．Menyediakan butang berhenti kecemasan pada pengawal.

19．Menyokong operasi dalaman dan luaran.

20．Termasuk kapasitor pampasan untuk objek ujian berkapasiti kecil.

Senario Aplikasi

Utiliti Kuasa

Utiliti kuasa menggunakan peralatan ujian VLF untuk menahan ujian kabel kuasa voltan sederhana, motor besar, penjana, kapasitor dan peralatan elektrik berkapasiti besar lain semasa penyelenggaraan pencegahan dan ujian penerimaan.

Pengilang Transformer

Pengilang pengubah dan peralatan elektrik boleh menggunakan set ujian di kawasan ujian di mana sistem penebat berkapasiti besar memerlukan pengesahan tahan AC pada frekuensi yang dikurangkan.

Loji janakuasa

Loji kuasa menggunakan instrumen untuk menahan ujian belitan stator penjana, motor besar, kabel perkhidmatan stesen, dan sistem penebat yang berkaitan semasa pentauliahan, baik pulih dan penyelenggaraan rutin.

Kereta api

Sistem bekalan kuasa kereta api menggunakan kabel voltan sederhana dan peralatan berputar. Unit ujian menyokong ujian ketahanan medan semasa gangguan penyelenggaraan berjadual.

Loji Perindustrian

Kemudahan industri seperti perlombongan, petrokimia, keluli dan loji pembuatan boleh menggunakan instrumen untuk penebat kabel dan motor menahan ujian dalam sistem pengagihan kuasa loji.

Universiti

Universiti dan pusat latihan boleh menggunakan sistem untuk mengajar prinsip ujian tahan VLF, pengiraan arus kapasitif, prosedur ujian kabel dan amalan keselamatan voltan tinggi.

Makmal Pengujian

Makmal voltan tinggi boleh bergantung pada Penjana Voltan Tinggi Frekuensi Sangat Rendah untuk AC menahan ujian objek ujian kapasitif, sampel kabel, motor dan sistem penebat yang memerlukan voltan frekuensi ultra rendah terkawal.

Penyelenggaraan Kabel

Pasukan penyelenggaraan kabel menggunakan peranti ujian untuk ujian penerimaan kabel XLPE, ujian pencegahan, pemeriksaan susulan kerosakan dan pengesahan penebat selepas pemasangan atau pembaikan.

Aplikasi

1．0.1 Hz VLF AC menahan ujian.

2．Kabel kuasa XLPE tahan ujian.

3．35 kV dan ke bawah ujian penebat kabel.

4．Kapasitor kuasa menahan ujian.

5．Ujian penebat penjana sederhana dan besar.

6．Pemegun motor penggulungan menahan ujian.

7．Ujian penyerahan kabel.

8． Ujian penyelenggaraan pencegahan kabel.

9．Pengesahan penebat peralatan berkapasiti besar.

10．Bidang AC menahan ujian dengan kapasiti kuasa ujian yang dikurangkan.

11．Pengujian voltan tinggi bermasa automatik.

12．Voltan lampau dan lebihan arus dilindungi menahan ujian.

13．Penyimpanan rekod ujian sejarah.

14．Penjanaan laporan ujian bercetak.

15．Penyaringan keadaan penebat sebelum penjanaan tenaga.

Kes Pelanggan

Industri： Kontraktor penyelenggaraan kabel.

Masalah： Kontraktor penyelenggaraan perlu melakukan ujian penerimaan pada kabel XLPE voltan sederhana yang baru dipasang. Peralatan tahan AC frekuensi kuasa konvensional sukar untuk diangkut dan memerlukan kapasiti kuasa yang lebih tinggi kerana kapasiti kabel. Pasukan itu memerlukan penyelesaian tahan AC mudah alih yang sesuai untuk ujian kabel medan.

Proses Pengujian ：Juruteknik memutuskan sambungan semua peralatan yang disambungkan ke kabel dan mula-mula memeriksa setiap fasa dengan megohmmeter. Selepas mengesahkan rintangan penebat yang boleh diterima, mereka menyambungkan pengawal, penggalak, kabel keluaran voltan tinggi, kabel pembumian, dan rod nyahcas mengikut pendawaian ujian. Voltan ujian telah ditetapkan mengikut voltan fasa kabel, dan nilai arus lampau dikira daripada kapasiti kabel, kekerapan ujian dan voltan. Pasukan memilih output 0.1 Hz, menetapkan tempoh ujian yang diperlukan, dan memulakan kenaikan voltan automatik.

Keputusan: Instrumen melengkapkan kenaikan voltan automatik, output amplitud malar, pemasaan, penutupan dan nyahcas. Tiada nyahcas yang merosakkan, bunyi tidak normal, asap, bau, voltan tidak stabil atau arus tidak normal diperhatikan semasa tempoh tahan. Data ujian disimpan dan dicetak untuk rekod projek.

Faedah ：Kontraktor menyelesaikan ujian tahan AC kabel dengan sistem medan yang lebih kecil dan praktikal. Perlindungan automatik, pemasaan, pelepasan, penyimpanan dan pencetakan membantu mengurangkan operasi manual dan dokumentasi ujian yang lebih baik.

Soalan Lazim

Apakah kegunaan Penjana Voltan Tinggi Frekuensi Sangat Rendah? Ia digunakan untuk ujian tahan AC VLF terhadap peralatan elektrik berkapasiti besar, terutamanya kabel kuasa, kapasitor kuasa, penjana dan motor.

Mengapa menggunakan ujian VLF 0.1 Hz dan bukannya ujian tahan AC 50 Hz? Objek ujian kapasitans besar memerlukan arus tinggi pada 50 Hz. Mengurangkan kekerapan ujian kepada 0.1 Hz sangat mengurangkan kapasiti ujian yang diperlukan, menjadikan AC medan tahan ujian lebih praktikal.

Apakah frekuensi keluaran yang tersedia? Unit ujian menyokong tetapan frekuensi keluaran 0.1 Hz, 0.05 Hz, 0.02 Hz dan 0.01 Hz.

Apakah beban kapasitif maksimum? Beban maksimum ialah 0.5 μF pada 0.1 Hz, 1.1 μF pada 0.05 Hz, 2.2 μF pada 0.02 Hz dan 5.5 μF pada 0.01 Hz.

Apakah fungsi perlindungan yang disertakan? Instrumen ini termasuk perlindungan lebihan voltan, perlindungan arus lampau bahagian voltan tinggi, perlindungan arus lebihan bahagian voltan rendah, hentian kecemasan dan nyahcas automatik selepas penutupan.

Bolehkah ujian menetapkan laporan ujian? ya. Pencetak terbina dalam boleh mencetak data ujian semasa dan data sejarah yang ditunjukkan pada skrin.

Berapa banyak rekod sejarah boleh disimpan? Instrumen ini boleh menyimpan sehingga 64 rekod ujian sejarah. Rekod yang lebih lama daripada 64 terkini dipadamkan secara automatik.

Apakah langkah keselamatan yang diperlukan selepas ujian? Selepas penutupan, gunakan rod nyahcas untuk menyahcas sepenuhnya objek ujian sebelum menanggalkan sebarang kabel. Ujian voltan tinggi hendaklah dilakukan hanya oleh kakitangan terlatih mengikut prosedur keselamatan voltan tinggi.

Kelebihan Weshine

Weshine Electric menyediakan peralatan ujian elektrik untuk utiliti kuasa, kontraktor, loji industri, makmal dan pasukan penyelenggaraan kabel. Untuk ujian tahan VLF, Weshine memfokuskan pada operasi medan praktikal, output voltan tinggi yang stabil, perlindungan automatik, aksesori lengkap dan dokumentasi ujian yang jelas. Instrumen dibekalkan dengan rekod pemeriksaan kilang dan panduan operasi untuk menyokong penggunaan yang boleh dipercayai selepas penghantaran.

Weshine boleh membantu pelanggan dengan pemilihan model, tetapan voltan ujian kabel, penilaian kapasitans beban dan keperluan ujian tersuai. Jika anda mencari peralatan ujian jangka panjang yang stabil, Penjana Voltan Tinggi Frekuensi Ultra Rendah kami boleh memenuhi sepenuhnya pelbagai permintaan ujian di tapak anda. Dengan pengalaman kejuruteraan, kawalan kualiti, sokongan teknikal, penyelesaian ujian yang boleh dipercayai dan perkhidmatan antarabangsa, Weshine membantu pengguna melakukan ujian penebat kabel dan kapasiti besar dengan cekap dan selamat. Logistik global yang pantas, pelbagai pilihan pembayaran untuk pembeli pukal luar negara.
