Ujian Nisbah Voltan Transformer

Weshine® mencipta Penguji Nisbah Pusingan untuk menguji Ujian Nisbah Voltan Transformer dengan sijil CE, kualiti dan ketepatan tinggi, Dicipta dan dihasilkan mengikut piawaian kebangsaan, penyelesaian ujian elektrik lengkap tersedia. Hubungi kami untuk butiran lanjut Penguji Nisbah Pusingan untuk menguji Ujian Nisbah Voltan Transformer daripada Weshine!

Hantar Pertanyaan Muat Turun PDF

Penerangan Produk

Weshine

Nisbah penjelmaan pengubah adalah sama dengan bilangan lilitan belitan primer dibahagikan dengan bilangan lilitan belitan sekunder. Nisbah pengubah memberikan prestasi pengubah yang dikehendaki dan voltan sepadan yang diperlukan oleh belitan sekunder.

Jika voltan sekunder dikehendaki lebih rendah daripada voltan primer - pengubah injak turun - belitan sekunder sepatutnya mempunyai lilitan yang lebih sedikit daripada primer dan sebaliknya untuk pengubah injak; apabila nisbah pengubah mengurangkan voltan, ia meningkatkan arus dan sebaliknya, Oleh itu, nisbah voltan dan arus pengubah ideal secara langsung berkaitan dengan nisbah transformasi.

Malangnya pengubah tidak sempurna, dalam pengubah sebenar nisbah voltan atau arus mungkin tidak sepadan dengan nisbah fizikal pengubah disebabkan oleh pelbagai kehilangan elektrik seperti dalam teras besi pengubah (histeresis dan kehilangan arus pusar) dan kuprum . kerugian (disebabkan oleh rintangan belitan primer dan sekunder); oleh itu, pengeluar cuba mereka bentuk transformer untuk meminimumkan kerugian ini untuk kecekapan maksimum pada beban penuh, penukaran kuasa melebihi 95%, sekali gus memberikan perbezaan tidak lebih daripada 5% daripada nisbah voltan pengubah/nisbah pusingan.

Weshine mencipta ujian nisbah lilitan transformer, atau ujian TTR, untuk mengukurUjian Nisbah Voltan Transformerdan mengesahkan bahawa pengubah mempunyai nisbah lilitan primer kepada lilitan sekunder yang betul. Menggunakan ujian ini dengan betul boleh membantu mengenal pasti prestasi penukar pili, selekoh terpintas, belitan terbuka, sambungan belitan yang salah dan kerosakan lain di dalam transformer. Rangkaian penguji TTR Weshine adalah teguh untuk menahan keadaan keras yang diuji oleh sesetengah pengubah. Rangkaian ini termasuk pelbagai ciri untuk memudahkan dan mempercepatkan ujian serta penguji TTR 3 fasa dan penguji PT dan CT TTR.

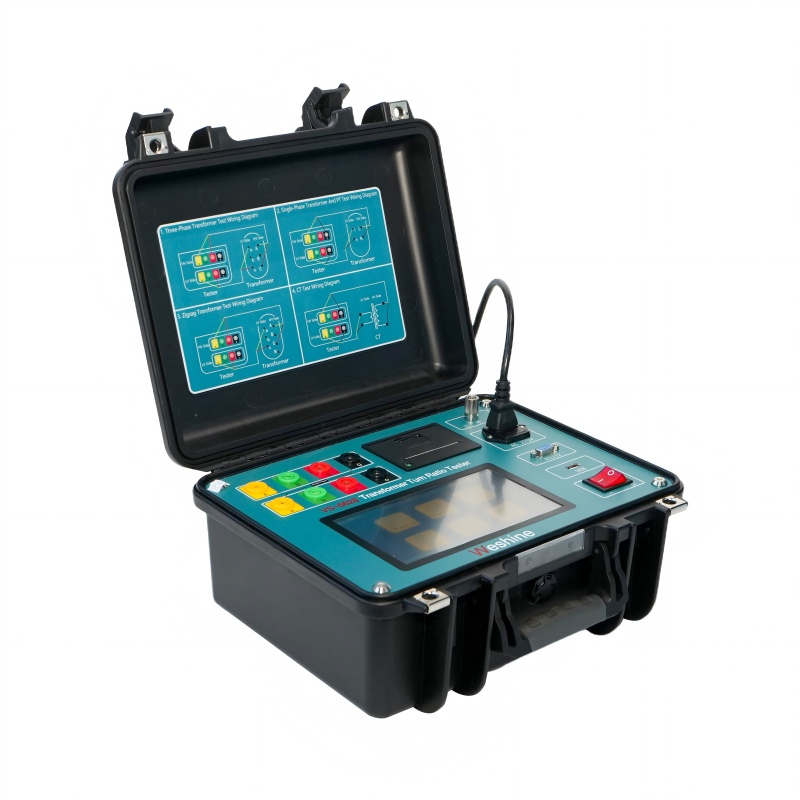

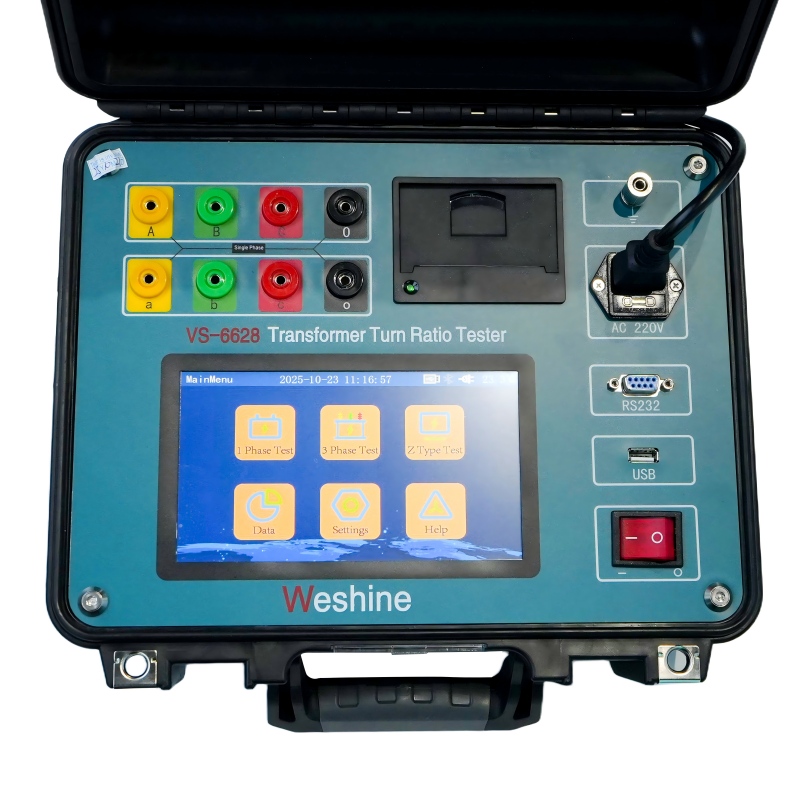

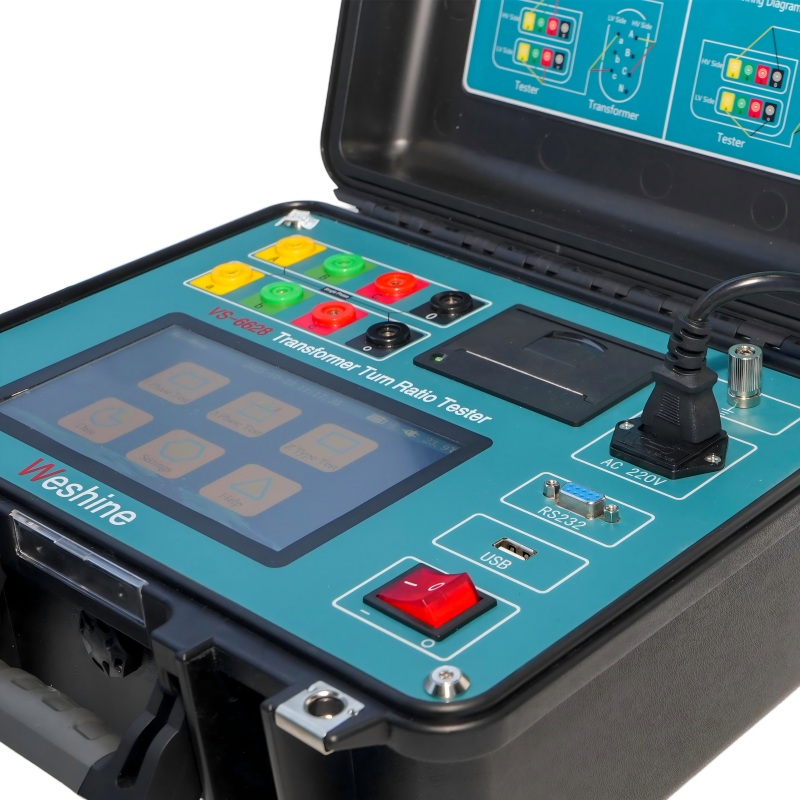

Set ujian nisbah lilitan pengubah tiga fasa Siri VS-6628 direka untuk mengukur nisbah lilitan kuasa, instrumen dan pengubah pengedaran dalam persekitaran pencawang atau pembuatan. Reka bentuk yang lasak dan teguh menjadikan instrumen ini sangat sesuai untuk digunakan dalam pelbagai persekitaran yang keras. Petunjuk kami direka khas untuk memberikan fleksibiliti yang diperlukan dalam cuaca sejuk.

Tetapi oleh kerana transformer tertakluk kepada pelbagai tekanan dan perubahan, baik elektrik dan mekanikal, semasa hayatnya, nisbah pusingan yang betul bagi transformer mesti diperiksa sebelum transformer dimasukkan ke dalam perkhidmatan dan semasa pelbagai jadual penyelenggaraan, berikut ialah Penguji Nisbah Giliran Transformer Oleh itu, nisbah lilitan yang diukur menggunakan pelbagai kit ujian nisbah lilitan pengubah (peranti TTR) termasuk kerugian yang biasanya terdapat dalam transformer, mengakibatkan nisbah lilitan yang berbeza daripada bilangan lilitan fizikal, tetapi mencerminkan nisbah voltan sebenar yang dijangka oleh pengeluar dan pengguna , atau nisbah pengubah kuasa pengubah benar.

Weshine

INFORMASI PRODUK
Nama Produk	PENGUJI NISBAH PUTAR UNTUK MENGUJI Ujian Nisbah Voltan Transformer
Nombor model	VS-6628	Julat Ujian	0.9 ~ 10000
Ketepatan	0.2%	Sijil	CE; EMC; LVD; ISO;
Aplikasi Biasa	Ujian nisbah pusingan, anjakan fasa dan kekutuban.
Bantuan dalam Mengenalpasti
Dimensi	345 x 295 x 175 mm	Berat badan	5 kg

Pilihan

Weshine mempunyai 8 tahun pengalaman khusus untuk berurusan dengan rangkaian lengkap Peralatan Elektrik. Pada masa ini, Weshine telah mencipta pelbagai penguji nisbah lilitan untuk ujianUjian Nisbah Voltan Transformerseperti yang ditunjukkan sebagai bentuk:

MAKLUMAT PESANAN UNTUK PENGUJI NISBAH GILIRAN UNTUK PENGUJIANUjian Nisbah Voltan Transformer
Kucing. Tidak.	Julat Ujian	Ketepatan	Resolusi	Dimensi (mm)	Berat badan (kg)
VS-6628	0.9 hingga 10000	0.2%	0.0001 min	345 x 295 x 175	5
VS-6629	0.9 hingga 10000	0.1% (0.9 hingga 500) 0.2% (500 hingga 3000) 0.3% (3000 hingga 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 dan ke atasï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0.9 hingga 10000	0.1% (0.9 hingga 2000) 0.3% (2000 hingga 10000)	0.0001 min	360 x 280 x 160	6
VS-6628T	0.8 hingga 10000	0.1% (0.8 hingga 3000) 0.2% (3000 hingga 10000)	0.0001 min	320 x 240 x 130	3
VS-6628A	0.9 hingga 10000	0.1% (0.9 hingga 500) 0.2% (500 hingga 3000) 0.3% (3000 hingga 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 dan ke atasï¼1ï¼	246 x 156 x 62	1.7

Berdasarkan isu Rantaian Bekalan: Sila hubungi Pengedar Weshine Sah pilihan anda untuk harga semasa dan masa pendahuluan.

Sijil Kualiti

Kami sentiasa percaya bahawa semua kejayaan syarikat kami berkait langsung dengan kualiti produk yang kami sediakan. Menghidupkan penguji nisbah untuk ujianUjian Nisbah Voltan Transformermemenuhi keperluan kualiti tertinggi yang dinyatakan dalam garis panduan ISO9001, ISO14000:14001 dan sistem kawalan kualiti kami yang ketat.

Penghantaran

Untuk maklumat lanjut mengenai Penyelesaian Perkhidmatan Weshine, hubungi wakil jualan dalam talian 24/7 kami untuk mendapatkan sebut harga daripada Weshine.
