Pengiraan Nisbah Pusingan Transformer

Weshine® mencipta Penguji Nisbah Pusingan untuk menguji Pengiraan Nisbah Pusingan Transformer dengan sijil CE, kualiti dan ketepatan tinggi, Dicipta dan dihasilkan mengikut piawaian kebangsaan, penyelesaian ujian elektrik lengkap tersedia. Hubungi kami untuk butiran lanjut Penguji Nisbah Pusingan untuk menguji Pengiraan Nisbah Pusingan Transformer daripada Weshine!

Hantar Pertanyaan    Muat Turun PDF

Penerangan Produk


Weshine



Nisbah penjelmaan pengubah adalah sama dengan bilangan lilitan belitan primer dibahagikan dengan bilangan lilitan belitan sekunder. Nisbah pengubah memberikan prestasi pengubah yang dikehendaki dan voltan sepadan yang diperlukan oleh belitan sekunder.



Jika voltan sekunder dikehendaki lebih rendah daripada voltan primer - pengubah injak turun - belitan sekunder sepatutnya mempunyai lilitan yang lebih sedikit daripada primer dan sebaliknya untuk pengubah injak; apabila nisbah pengubah mengurangkan voltan, ia meningkatkan arus dan sebaliknya, Oleh itu, nisbah voltan dan arus pengubah ideal secara langsung berkaitan dengan nisbah transformasi.



Malangnya pengubah tidak sempurna, dalam pengubah sebenar nisbah voltan atau arus mungkin tidak sepadan dengan nisbah fizikal pengubah disebabkan oleh pelbagai kehilangan elektrik seperti dalam teras besi pengubah (histeresis dan kehilangan arus pusar) dan kuprum . kerugian (disebabkan oleh rintangan belitan primer dan sekunder); oleh itu, pengeluar cuba mereka bentuk transformer untuk meminimumkan kerugian ini untuk kecekapan maksimum pada beban penuh, penukaran kuasa melebihi 95%, sekali gus memberikan perbezaan tidak lebih daripada 5% daripada nisbah voltan pengubah/nisbah pusingan.



Weshine mencipta ujian nisbah lilitan transformer, atau ujian TTR, untuk mengukurPengiraan Nisbah Pusingan Transformerdan mengesahkan bahawa pengubah mempunyai nisbah lilitan primer kepada lilitan sekunder yang betul. Menggunakan ujian ini dengan betul boleh membantu mengenal pasti prestasi penukar pili, selekoh terpintas, belitan terbuka, sambungan belitan yang salah dan kerosakan lain di dalam transformer. Rangkaian penguji TTR Weshine adalah teguh untuk menahan keadaan keras yang diuji oleh sesetengah pengubah. Rangkaian ini termasuk pelbagai ciri untuk memudahkan dan mempercepatkan ujian serta penguji TTR 3 fasa dan penguji PT dan CT TTR.

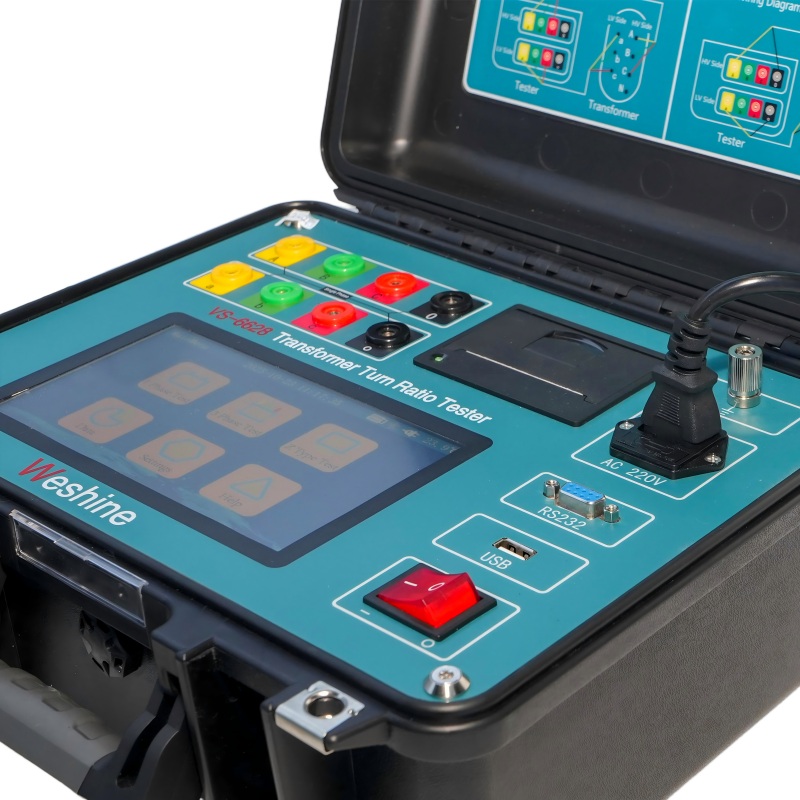

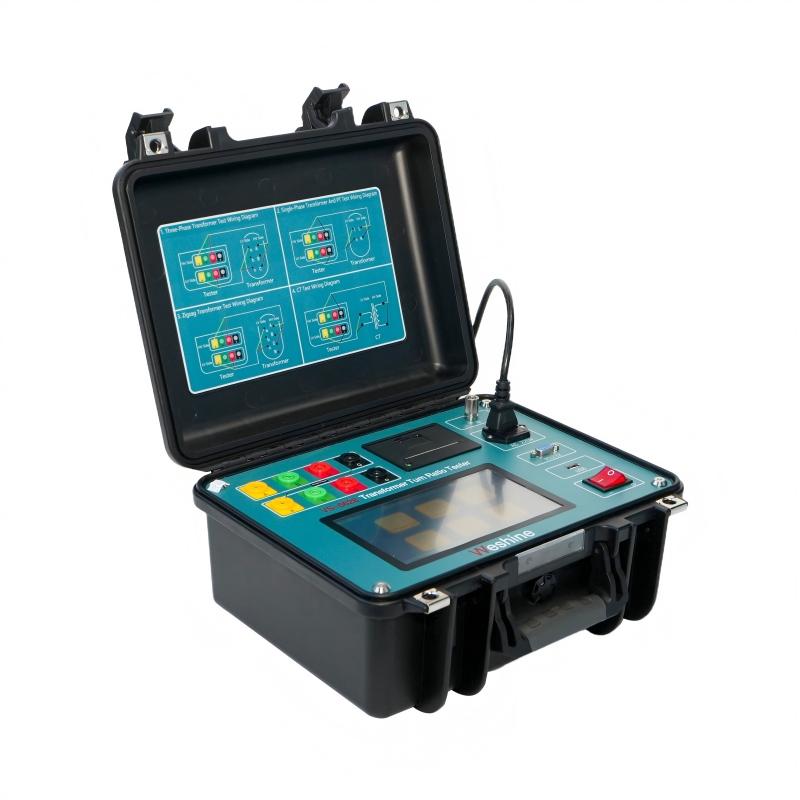

Set ujian nisbah lilitan pengubah tiga fasa Siri VS-6628 direka untuk mengukur nisbah lilitan kuasa, instrumen dan pengubah pengedaran dalam persekitaran pencawang atau pembuatan. Reka bentuk yang lasak dan teguh menjadikan instrumen ini sangat sesuai untuk digunakan dalam pelbagai persekitaran yang keras. Petunjuk kami direka khas untuk memberikan fleksibiliti yang diperlukan dalam cuaca sejuk.



Tetapi oleh kerana transformer tertakluk kepada pelbagai tekanan dan perubahan, baik elektrik dan mekanikal, semasa hayatnya, nisbah pusingan yang betul bagi transformer mesti diperiksa sebelum transformer dimasukkan ke dalam perkhidmatan dan semasa pelbagai jadual penyelenggaraan, berikut ialah Penguji Nisbah Giliran Transformer Oleh itu, nisbah lilitan yang diukur menggunakan pelbagai kit ujian nisbah lilitan pengubah (peranti TTR) termasuk kerugian yang biasanya terdapat dalam transformer, mengakibatkan nisbah lilitan yang berbeza daripada bilangan lilitan fizikal, tetapi mencerminkan nisbah voltan sebenar yang dijangka oleh pengeluar dan pengguna , atau nisbah pengubah kuasa pengubah benar.



Weshine



INFORMASI PRODUK

Nama Produk

PENGUJI NISBAH GILIRAN UNTUK MENGUJI Pengiraan Nisbah Pusingan Transformer

Nombor model

VS-6628

Julat Ujian

0.9 ~ 10000

Ketepatan

0.2%

Sijil

CE; EMC; LVD; ISO;

Aplikasi Biasa

Ujian nisbah pusingan, anjakan fasa dan kekutuban.

Bantuan dalam Mengenalpasti




Dimensi

345 x 295 x 175 mm

Berat badan

5 kg



Pilihan


Weshine mempunyai 8 tahun pengalaman khusus untuk berurusan dengan rangkaian lengkap Peralatan Elektrik. Pada masa ini, Weshine telah mencipta pelbagai penguji nisbah lilitan untuk ujianPengiraan Nisbah Pusingan Transformerseperti yang ditunjukkan sebagai bentuk:



MAKLUMAT PESANAN UNTUK PENGUJI NISBAH GILIRAN UNTUK PENGUJIANPengiraan Nisbah Pusingan Transformer

Kucing. Tidak.

Julat Ujian

Ketepatan

Resolusi

Dimensi
(mm)

Berat badan
(kg)

VS-6628

0.9 hingga 10000

0.2%

0.0001 min

345 x 295 x 175

5

VS-6629

0.9 hingga 10000

0.1% (0.9 hingga 500)
0.2% (500 hingga 3000)

0.3% (3000 hingga 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 dan ke atasï¼1ï¼

325 x 225 x 125

3.8

VS-6630

0.9 hingga 10000

0.1% (0.9 hingga 2000)

0.3% (2000 hingga 10000)

0.0001 min

360 x 280 x 160

6

VS-6628T

0.8 hingga 10000

0.1% (0.8 hingga 3000)
0.2% (3000 hingga 10000)

0.0001 min

320 x 240 x 130

3

VS-6628A

0.9 hingga 10000

0.1% (0.9 hingga 500)
0.2% (500 hingga 3000)

0.3% (3000 hingga 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 dan ke atasï¼1ï¼

246 x 156 x 62

1.7

Berdasarkan isu Rantaian Bekalan: Sila hubungi Pengedar Weshine Sah pilihan anda untuk harga semasa dan masa pendahuluan.



Sijil Kualiti


Kami sentiasa percaya bahawa semua kejayaan syarikat kami berkait langsung dengan kualiti produk yang kami sediakan. Menghidupkan penguji nisbah untuk ujianPengiraan Nisbah Pusingan Transformermemenuhi keperluan kualiti tertinggi yang dinyatakan dalam garis panduan ISO9001, ISO14000:14001 dan sistem kawalan kualiti kami yang ketat.
