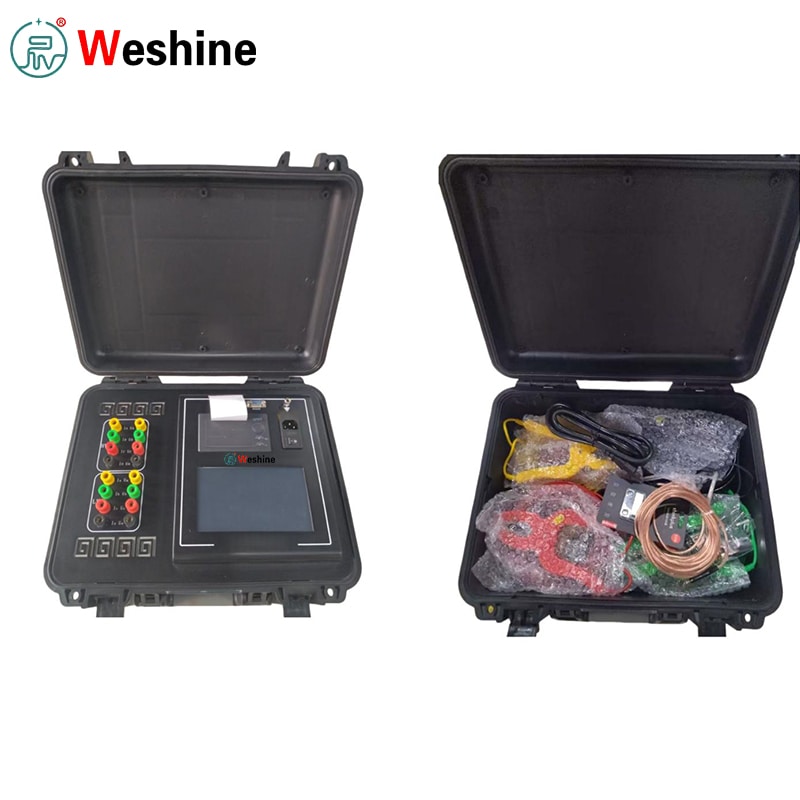

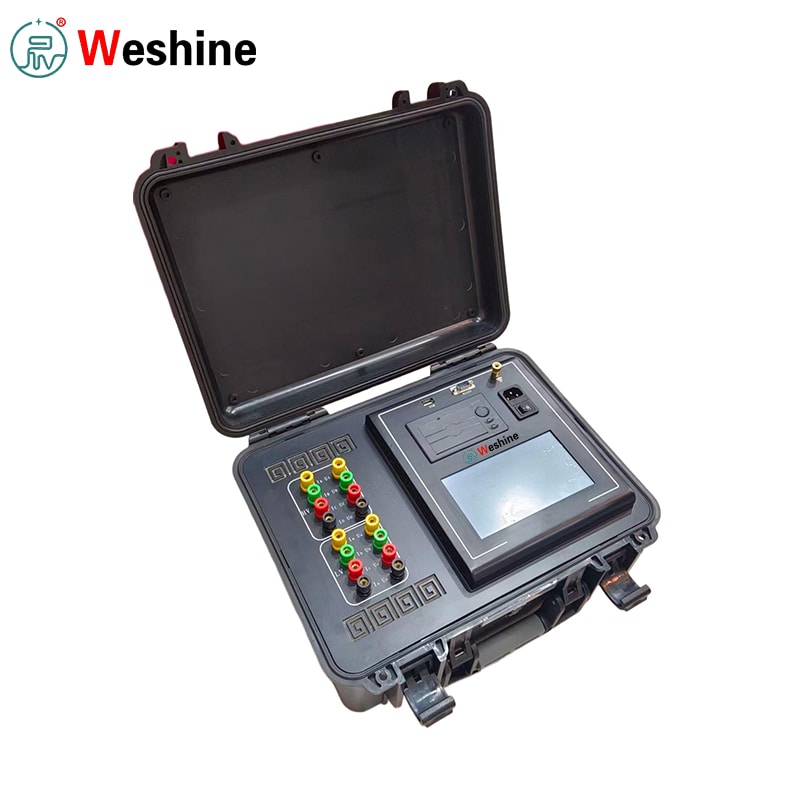

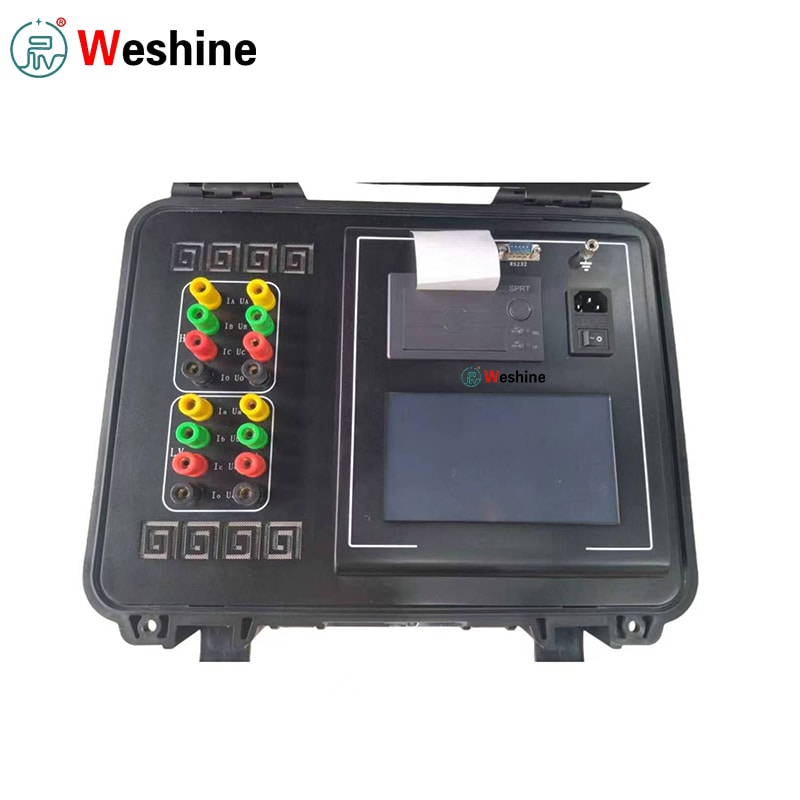

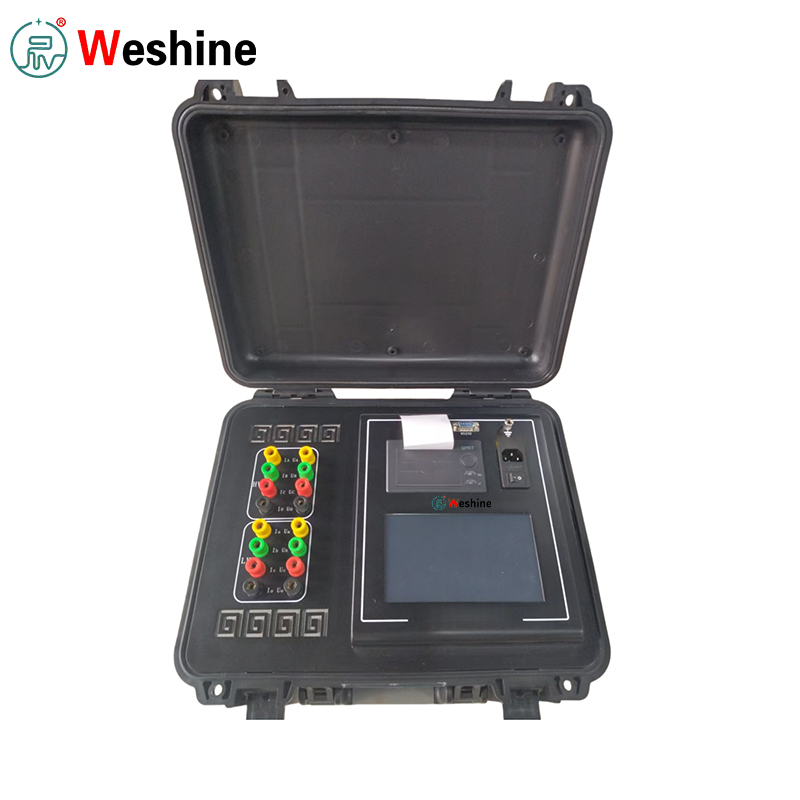

Rintangan DC Transformer Dan Nisbah Pusingan 2 Dalam 1 Penguji

Weshine, pengilang profesional dari China, menyediakan Penguji Rintangan Dan Pusingan DC Transformer berkualiti tinggi 2 Dalam 1, yang menjalankan dua prosedur pengesahan teras untuk pengubah kuasa: ujian rintangan DC penggulungan dan ujian nisbah pusingan.

● Pemeriksaan rintangan DC:titik sentuhan yang lemah, kecacatan dalaman berliku, kerosakan penukar paip, sambungan longgar dan rintangan fasa ke fasa yang tidak seimbang.

● Ujian nisbah giliran:mengesahkan sama ada nisbah pengubah sebenar, kedudukan paip dan kumpulan vektor sepadan dengan plat nama dan spesifikasi reka bentuk.

Ia mengintegrasikan kedua-dua fungsi ujian kritikal dalam satu instrumen. Krew lapangan tidak lagi perlu mengangkut dua penguji berasingan. Setelah petunjuk ujian voltan tinggi dan voltan rendah disambungkan, berbilang item ujian boleh disiapkan tanpa perubahan pendawaian berulang.

Pengukuran rintangan DC

Untuk pengukuran rintangan DC, unit ini membolehkan ujian serentak tiga fasa bersama dengan kemagnetan automatik.

● Untuk belitan yang dikonfigurasikan bintang dengan titik neutral, rintangan fasa A0, B0 dan C0 boleh ditangkap serentak untuk memendekkan keseluruhan kitaran ujian.

● Apabila menguji pengubah tiga fasa lima anggota dengan sambungan delta dalaman, mod pengujaan automatik terbina dalam meningkatkan lagi kecekapan ujian pada sisi voltan rendah.

Keputusan & Perlindungan Ujian

Keputusan ujian untuk belitan voltan tinggi, voltan sederhana dan voltan rendah boleh dipaparkan dan dicetak terus di tapak.

● Mengira ketidakseimbangan rintangan tiga fasa secara automatik.

● Mengeluarkan bacaan rintangan ditukar kepada suhu terkadar.

● Menyediakan rekod ujian transformer yang lengkap dan sedia audit.

● Perlindungan EMF belakang yang komprehensif melindungi pengendali semasa pelepasan rintangan DC dan pengendalian plumbum ujian.

Pengukuran Nisbah Pusingan

Pada pengukuran nisbah lilitan, Penguji Rintangan dan Pusingan DC Transformer 2 dalam 1 menyokong kedua-dua ujian belitan tiga fasa fasa tunggal dan automatik.

● Operator memilih kumpulan sambungan pengubah yang sepadan.

● Mengukur nilai nisbah, ralat nisbah dan parameter kumpulan sambungan merentas fasa AB, BC dan CA.

● Pengukuran nisbah pusingan satu fasa boleh selesai dalam kira-kira 15 saat seperti yang didokumenkan dalam manual rasmi.

Operasi & Pengurusan Data

Interaksi pengguna berjalan pada LCD sentuh warna 7 inci dengan gesaan pada skrin Cina-Inggeris dwibahasa.

● Laporan ujian boleh dijana serta-merta melalui pencetak mikro terbenam.

● Semua set data boleh disimpan pada pemacu kilat USB dan disusun mengikut tarikh ujian dan nombor siri pengubah.

● Pilihan komunikasi perkakasan meliputi antara muka bas RS232, Bluetooth dan dalaman RS485 terpencil.

Parameter Teknikal

Panduan Produk

Sebelum mengendalikan Penguji Rintangan DC Transformer dan Nisbah Pusingan 2 dalam 1, sahkan pengubah sasaran dinyahtenaga sepenuhnya, dinyahcas dengan selamat dan dibumikan dengan betul. Sentiasa sambungkan terminal pelindung bumi instrumen sebelum memasang sebarang klip ujian.

Untuk ujian rintangan DC, pasangkan klip voltan tinggi dan potensi arus voltan rendah pada sesendal pengubah yang sepadan. Untuk pengubah dua belitan, terminal wayar A, B, C, O dan a, b, c, o mengikut skema pendawaian. Untuk transformer fasa tunggal, sambungkan terminal sisi tinggi dan sisi rendah yang berkaitan seperti dalam rajah. Hidupkan penguji dengan bekalan AC 220 V. Navigasi melalui menu skrin sentuh untuk memasukkan ID pengubah, bahan penggulungan, mod ujian, julat semasa, parameter penggulungan dan tetapan penukaran suhu, kemudian lancarkan pengukuran nisbah rintangan atau pusingan DC.

Apabila menjalankan ujian nisbah pusingan, pilih kumpulan sambungan yang tepat dan maklumat penukar ketik untuk memastikan nisbah, ralat dan output kumpulan vektor yang betul. Jika sambungan kekutuban songsang, keadaan litar pintas atau kerosakan pendawaian dikesan, hentikan ujian serta-merta dan periksa semua petunjuk ujian sebelum meneruskan kerja. Setelah ujian selesai, semak bacaan pada skrin. Cetak laporan salinan cetak apabila diperlukan, simpan rekod secara dalaman atau eksport set data ke pemacu kilat USB untuk penyusunan laporan kemudian.

Ciri-ciri

1、Menyokong rintangan DC pengubah dan ujian nisbah putaran dalam satu instrumen.

2、Mengukur rintangan DC tiga fasa secara serentak.

3、Mengukur nisbah pengubah, ralat nisbah dan kumpulan vektor.

4、Membekalkan magnetisasi automatik untuk ujian rintangan DC.

5、Menyediakan kaedah pengujaan automatik untuk pengubah tiga fasa lima anggota yang disambungkan delta secara dalaman.

6、Mengira ketidakseimbangan rintangan tiga fasa secara automatik.

7、Memaparkan dan mencetak data ujian penggulungan voltan tinggi, voltan sederhana dan voltan rendah.

8、Mengira nilai rintangan yang ditukar kepada suhu terkadar.

9、Menyokong pengukuran nisbah pengubah fasa tunggal dan tiga fasa.

10、Mengesan sambungan terbalik voltan tinggi dan voltan rendah semasa ujian nisbah.

11、Mengesan keadaan litar pintas transformer dan litar pintas antara pusingan semasa ujian nisbah.

12、Termasuk perlindungan EMF belakang yang komprehensif.

13、Menyediakan operasi skrin sentuh berwarna 7 inci.

14、Termasuk pencetak mikro terbina dalam untuk laporan ujian lapangan.

15、Menyokong storan USB untuk sandaran data luaran.

16、Menyediakan komunikasi RS232 terpencil dan komunikasi Bluetooth.

17、Termasuk gesaan menu Cina dan Inggeris.

Senario Aplikasi

Penguji Rintangan dan Pusingan DC Transformer 2 dalam 1 menyediakan pengilang pengubah untuk pengesahan pra-penghantaran rintangan DC belitan, ketidakseimbangan fasa, ralat nisbah belitan dan kumpulan vektor. Satu unit tunggal memenuhi dua keperluan ujian kilang mandatori dan memudahkan penyediaan peralatan dan aliran kerja dokumentasi ujian untuk pasukan pengeluaran.

Untuk utiliti kuasa dan operator pencawang, penguji diagnostik ini digunakan pada pemasangan unit baharu, penerimaan serahan, penyelenggaraan berjadual dan penyelesaian masalah kerosakan. Data rintangan belitan mendedahkan kemungkinan haus sentuhan penukar paip dan sisihan rintangan fasa yang tidak normal; hasil nisbah pusingan mengesahkan kedudukan ketik dan ketepatan kumpulan sambungan.

Dalam bengkel pembaikan transformer, juruteknik bergantung pada Penguji ini untuk menilai status penggulungan selepas gulung semula, pengeringan rawatan atau baik pulih penukar paip. Set data nisbah pra-pembaikan dan pasca-pembaikan rintangan & pusingan boleh dibandingkan untuk mengesahkan pengubah kembali kepada keadaan operasi yang boleh diterima.

Untuk krew pentauliahan lapangan, reka bentuk semua-dalam-satu mengurangkan kuantiti peralatan ujian yang diangkut ke tapak. Percetakan terbina dalam, pengarkiban USB dan pengisihan data berasaskan transformer-ID menjana rekod yang berstruktur dengan baik untuk dokumen penerimaan projek dan penghantaran pelanggan akhir.

Aplikasi

Penguji TTR Transformer DC Resistance & Turns Ratio 2‑dalam‑1 digunakan secara meluas oleh OEM pengubah, pengendali utiliti kuasa, krew penyelenggaraan pencawang, kontraktor pentauliahan elektrik, bengkel pembaikan pengubah, jabatan kuasa industri dan pembekal perkhidmatan ujian voltan tinggi.

Subjek ujian biasa termasuk pengubah kuasa, pengubah agihan, pengubah fasa tunggal & tiga fasa, pengubah dua belitan dan tiga belitan, belitan bersambung bintang, belitan bersambung delta, transformer menukar paip atas beban, induktor bersama instrumen, penjana, motor elektrik dan peralatan luka rendah yang lain.

Alias ​​carian industri biasa untuk penyumberan SEO & B2B luar negara: penguji diagnostik pengubah, penguji rintangan belitan DC, penguji nisbah lilitan pengubah, penguji TTR pengubah, nisbah pengubah dan penguji rintangan belitan, penguji kumpulan vektor pengubah, instrumen ujian penyelenggaraan pengubah.

Kes Pelanggan

Satu kontraktor penyelenggaraan transformer memerlukan ujian pengubah pengagihan yang lebih cekap semasa tingkap pemadaman kuasa pencawang. Sebelum ini krew medan mereka mengendalikan penguji rintangan DC yang berasingan dan penguji nisbah pusingan, yang membawa perubahan pendawaian berulang yang kerap dan penyimpanan rekod terputus untuk setiap unit pengubah.

Dengan menggunakan Penguji Rintangan DC Transformer dan Nisbah Pusingan 2 dalam 1 Penguji semua-dalam-satu, ujian rintangan DC penggulungan dan nisbah pusingan & kumpulan vektor boleh dilengkapkan dengan satu instrumen. Selepas pembumian dan pemasangan plumbum yang betul, juruteknik menangkap bacaan rintangan belitan tiga fasa, menilai imbangan fasa, kemudian meneruskan ke semakan nisbah pusingan dan kumpulan vektor tanpa penghalaan semula kabel ujian.

Semasa satu tugasan penyelenggaraan, output rintangan DC menandakan sisihan fasa yang tidak normal di bawah kedudukan paip tertentu. Pasukan itu kemudiannya menggunakan fungsi TTR bersepadu untuk menyemak silang tetapan ketik dan kumpulan sambungan, menyetempatkan punca kepada kenalan penukar ketik yang rosak. Salinan cetak bercetak dan rekod digital yang disimpan USB telah dilampirkan terus pada laporan penyelenggaraan rasmi.

Mengguna pakai penguji gabungan ini mengurangkan jam kerja persediaan di tapak, meningkatkan ketekalan data ujian silang dan melancarkan keseluruhan aliran kerja pemeriksaan transformer untuk juruteknik perkhidmatan lapangan.

Soalan Lazim

S1: Penguji ini digunakan untuk apa?

A1: Ia melakukan pengukuran rintangan DC belitan pengubah bersama-sama dengan nisbah lilitan pengubah dan pengesahan kumpulan vektor.

S2: Bolehkah Penguji ini menguji rintangan tiga fasa pada masa yang sama?

A2: Ya. Ia menyokong ujian rintangan DC tiga fasa serentak, menawarkan julat arus boleh pilih 10 A, 5 A dan 1 A.

S3: Apakah arus ujian rintangan DC maksimum?

A3: Untuk ujian rintangan DC fasa individu, arus ujian maksimum mencapai 20 A.

S4: Apakah ketepatan pengukuran rintangan DC?

A4: Manual rasmi menentukan ketepatan pengukuran Kelas 0.2 dengan resolusi bacaan 0.1 μΩ.

S5: Apakah julat ukuran nisbah pengubah?

A5: Julat pengukur nisbah pusingan meliputi 1 hingga 10000.

S6: Bolehkah ia mengukur kumpulan vektor pengubah?

A6: Ya. Ia mengenal pasti kumpulan sambungan pengubah, menyokong konfigurasi biasa termasuk YY, YD, DD dan DY seperti yang disenaraikan dalam dokumentasi pengguna.

S7: Berapa cepat ujian nisbah?

J7: Menurut manual produk, ujian nisbah pusingan fasa tunggal boleh diselesaikan dalam masa kira-kira 15 saat.

S8: Adakah ia menyokong percetakan dan eksport data?

A8: Ya. Penguji ini disertakan dengan pencetak mikro terbenam dan storan USB untuk pengarkiban hasil ujian luaran.

S9: Apakah antara muka komunikasi yang disertakan?

J9: Antara muka perkakasan mengandungi komunikasi bas RS232, Bluetooth dan dalaman RS485 terpencil.

S10: Apakah perlindungan keselamatan yang disertakan?

A10: Mekanisme perlindungan termasuk perlindungan EMF belakang untuk ujian rintangan DC, pengesanan sambungan terbalik voltan rendah tinggi, serta penggera litar pintas dan antara pusingan semasa pengukuran nisbah.

Kelebihan Weshine

Weshine Electric membekalkan instrumen ujian pengubah profesional dan peralatan diagnostik elektrik untuk utiliti, pengeluar pengubah, pencawang, kontraktor lapangan, bengkel pembaikan dan pasukan penyelenggaraan industri.

Untuk Penguji Transformer DC Rintangan & Nisbah Pusingan 2‑dalam‑1 Penguji TTR, Weshine menyokong pelanggan global dengan perundingan pemilihan model, panduan kaedah ujian praktikal, pengesahan parameter teknikal, dokumentasi sedia projek dan perkhidmatan selepas jualan yang lengkap.

Ujian pengubah memerlukan pendawaian tanpa ralat, pemerolehan rintangan rendah yang stabil, pengesahan nisbah yang tepat dan kawalan bahaya yang ketat selepas pengukuran rintangan DC. Penguji ini menggabungkan dua aliran kerja pemeriksaan transformer yang sangat diperlukan dalam satu unit perkakasan, dilengkapi dengan operasi skrin sentuh, pengiraan automatik, percetakan di tapak, storan data berbilang mod dan keupayaan komunikasi yang pelbagai.

Kenapa Pilih Weshine

• Bekalan terus kilang peralatan ujian diagnostik transformer berprestasi tinggi

• Perundingan teknikal pra-jualan dan sokongan teknikal global selepas jualan

• Penyelesaian yang disesuaikan untuk utiliti kuasa, kontraktor ujian dan pembekal perkhidmatan penyelenggaraan

• Pengalaman projek yang kaya yang menyokong pembidaan antarabangsa, pentauliahan di tapak dan rakan kongsi jualan semula peralatan

Untuk pengguna akhir dan pengedar luar negara, Weshine menyediakan dokumentasi produk penuh dan sokongan aplikasi untuk kerja penyelenggaraan transformer, pentauliahan pencawang, ujian penerimaan kilang, penyediaan tender dan latihan pengendali. Penguji ini ialah penguji transformer semua-dalam-satu praktikal yang dibina untuk kedua-dua tapak lapangan dan penempatan dalam bengkel.
