Penerangan Produk

Beli peralatan Penguji Perlindungan Geganti Tiga Fasa berkualiti daripada Weishine, pengilang profesional di China, direka bentuk untuk memeriksa geganti pelindung, unit perlindungan mikropemproses, litar sekunder, peralatan automasi dan sistem perlindungan grid kuasa yang lengkap. Geganti mesti bertindak balas dengan tepat di bawah kerosakan talian, voltan tidak normal, arus lebih, tindakan penutupan semula, pencetus perlindungan pembezaan dan pergerakan litar kawalan, jadi ujian tetap adalah penting untuk operasi sistem kuasa yang selamat dan terselaras.

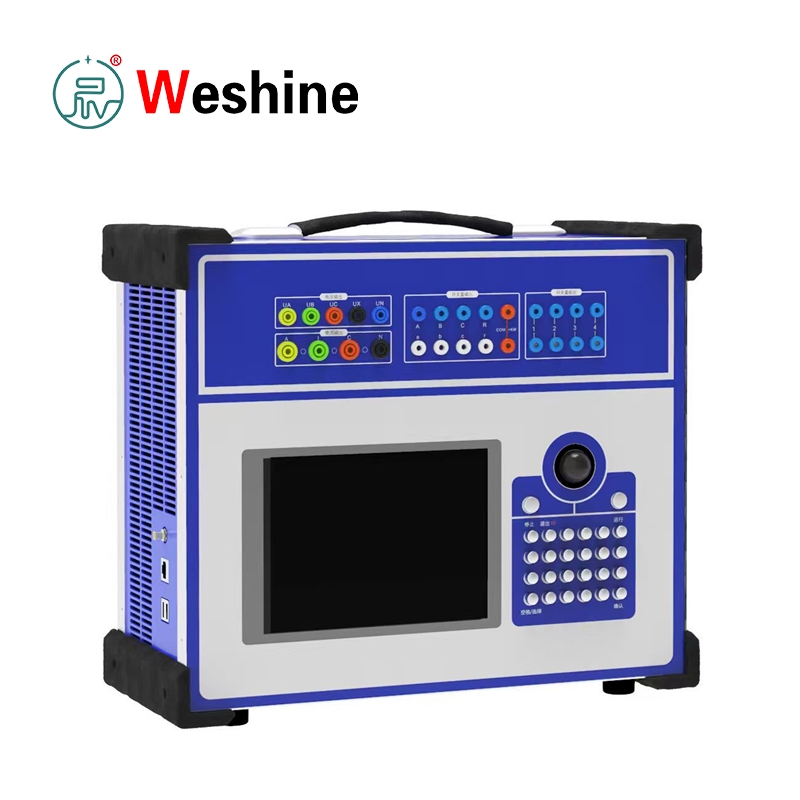

Apakah Penguji Perlindungan Geganti Tiga Fasa?

Penguji Perlindungan Geganti Tiga Fasa ialah peranti ujian profesional yang direka untuk mengesahkan prestasi dan ciri pengendalian geganti pelindung, unit perlindungan berasaskan mikropemproses, litar sekunder, peralatan automasi dan skim perlindungan sistem kuasa.

Penguji menjana arus sekunder yang boleh dikawal, voltan, kekerapan, sudut fasa, harmonik, DC dan isyarat pensuisan untuk mensimulasikan keadaan sistem kuasa normal dan tidak normal. Dengan menggunakan isyarat simulasi ini pada peranti perlindungan yang diuji, jurutera boleh mengesahkan tetapan geganti, nilai pengambilan, masa operasi, logik perjalanan dan tindak balas hubungan.

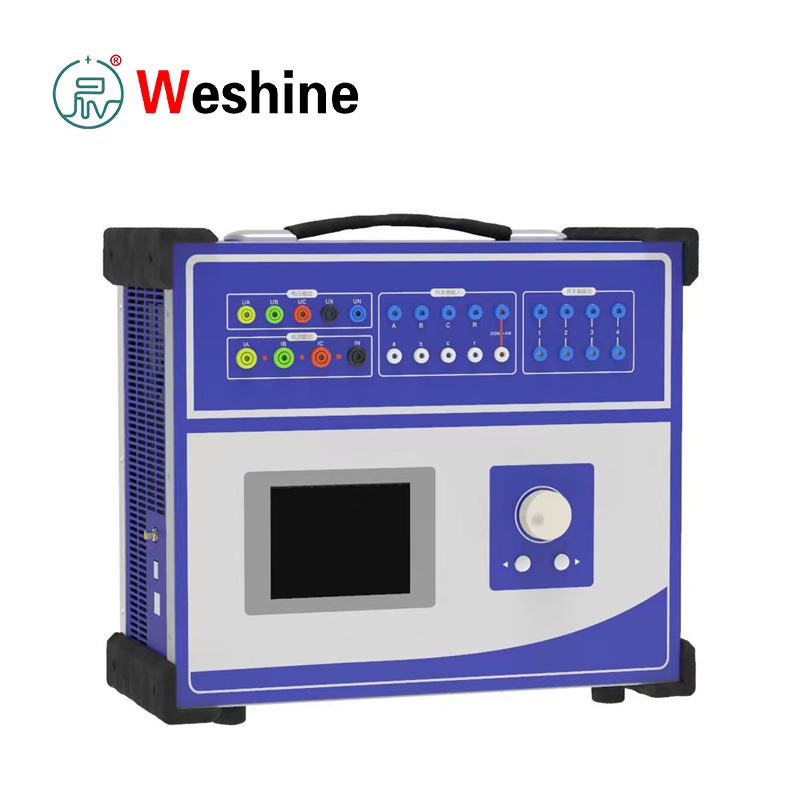

Three Phase Relay Protection Tester

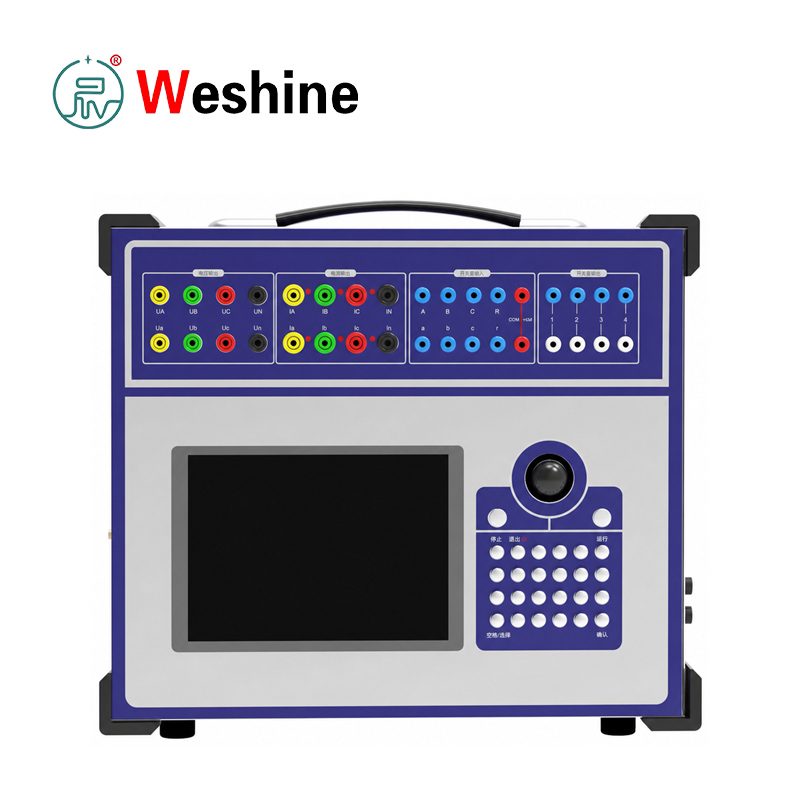

Arus dan Output Voltan Berbilang Saluran

Penguji Perlindungan Geganti Tiga Fasa dilengkapi dengan 4 saluran voltan dan 3 saluran arus untuk ujian perlindungan geganti yang komprehensif. Saluran voltan menyokong voltan fasa, voltan talian, voltan jujukan sifar, ketidakseimbangan voltan, kehilangan voltan, anjakan frekuensi dan ujian segerak.

Tiga saluran semasa boleh beroperasi secara bebas untuk ujian arus fasa individu atau bersambung secara selari untuk menyediakan sehingga 120A output arus masa singkat. Ia menyokong ujian geganti arus lebih, geganti kerosakan bumi, perlindungan masa songsang, perlindungan pembezaan, perlindungan jarak, logik penutupan semula, perlindungan undervoltage dan geganti frekuensi.

Kawalan Komputer Industri dan Operasi Lapangan

Dibina pada platform komputer perindustrian, penguji menyepadukan paparan terbina dalam dan panel operasi tempatan untuk ujian medan kendiri tanpa komputer luaran. Parameter dan keputusan ujian boleh dilihat terus pada skrin, menjadikannya sesuai untuk pentauliahan dan penyelenggaraan di tapak.

Peralatan ini juga boleh menyambung ke PC dengan perisian yang serasi untuk menyokong fungsi ujian lanjutan, pengurusan data dan penjanaan laporan ujian automatik.

Arus Fleksibel, Voltan dan Output DC

Penguji menyediakan pelbagai keupayaan keluaran, termasuk:

Output arus AC:0~40A setiap saluran, sehingga 120A keluaran masa singkat dengan tiga saluran selari

Keluaran voltan AC:Voltan fasa 0~120V dan voltan talian 0~240V

Keluaran DC:Arus DC, voltan DC, dan bekalan kuasa tambahan DC boleh laras

Fungsi ini menyokong ujian geganti DC dan membenarkan peranti perlindungan dan litar sekunder ditenagakan semasa pentauliahan medan.

Kekerapan, Harmoni dan Pengukuran Masa

Penguji menyepadukan frekuensi berubah-ubah dan output isyarat harmonik untuk mensimulasikan keadaan operasi sistem kuasa yang berbeza, termasuk variasi frekuensi dan persekitaran harmonik berbilang pesanan. Ini membolehkan juruteknik menilai prestasi geganti di bawah keadaan isyarat sekunder yang berbeza dan bukannya di bawah frekuensi kuasa standard.

Modul input dan output suis terbina dalam menyokong pengesanan kenalan perjalanan, pemantauan hubungan geganti, simulasi pemutus litar, pengesahan isyarat permulaan dan pengukuran masa tindakan. Julat masa mencecah 0.1ms hingga 9999s, membolehkan pengukuran tepat masa operasi geganti, kelewatan perjalanan, selang penutupan semula dan tindak balas logik perlindungan.

Julat Aplikasi dan Perlindungan Keselamatan

Penguji Perlindungan Geganti Tiga Fasa sesuai untuk menguji geganti elektromagnet, geganti statik, peranti perlindungan digital, geganti mikropemproses, peranti penutup semula dan sistem perlindungan pengubah, talian, motor dan penjana.

Ia digunakan secara meluas dalam pencawang, loji kuasa, bilik pengedaran kilang, rangkaian bekalan kuasa kereta api, dan makmal geganti profesional.

Fungsi perlindungan berbilang disepadukan, termasuk perlindungan beban lampau keluaran, diagnosis diri kesalahan, interlock output dan reka bentuk kuasa mula lembut. Fungsi ini membantu melindungi kedua-dua penguji dan peralatan yang disambungkan semasa operasi di lapangan. Peralatan harus dikendalikan oleh juruteknik terlatih yang biasa dengan keselamatan litar sekunder, prosedur pendawaian standard, dan aliran kerja ujian geganti.

Peralatan mematuhiGB/T 7261-2008danDL/T 624-2010. Operator perlu mematuhi kod ujian geganti tempatan, peraturan pentauliahan stesen janakuasa dan piawaian keselamatan di tapak semasa digunakan.

Spesifikasi Sistem		Output Arus AC		Output Arus DC
item	Spesifikasi	item	Spesifikasi	item	Spesifikasi
Model produk	VS-JB900	Ketepatan output	Kelas 0.2	Ketepatan output	Kelas 0.5
Jenis produk	Penguji perlindungan geganti tiga fasa	Keluaran arus fasa, RMS	0 hingga 40 A	Keluaran arus fasa	0 hingga ±10 A setiap fasa
Platform kawalan	Jenis komputer industri	Output arus selari tiga fasa, RMS	0 hingga 120 A	Keluaran selari tiga fasa	0 hingga ±30 A
Konfigurasi output	Voltan 4 fasa, arus 3 fasa	Arus fasa yang dibenarkan lama, RMS	10 A	Voltan beban keluaran maksimum	20 V
Ujian yang berkenaan	Perlindungan geganti, litar sekunder, ujian peranti automasi	Kuasa keluaran arus fasa maksimum	420 VA
Mod operasi	Operasi kendiri; sambungan komputer disokong mengikut konfigurasi	Kuasa keluaran maksimum pada arus selari tiga fasa	900 VA
Piawaian rujukan	GB/T 7261-2008, DL/T 624-2010	Masa kerja yang dibenarkan pada arus selari tiga fasa maksimum	10 s
		Julat frekuensi asas	20 hingga 1000 Hz
		susunan harmonik	1 hingga 20

Output Voltan AC		Output Voltan DC		Menukar Kuantiti Dan Masa
item	Spesifikasi	item	Spesifikasi	item	Spesifikasi
Ketepatan output	Kelas 0.2	Ketepatan output	Kelas 0.5	Menukar input	10 saluran
Keluaran voltan fasa, RMS	0 hingga 120 V	Amplitud keluaran voltan fasa	0 hingga ±160 V	Input kenalan kering	1 hingga 20 mA, 24 V
Keluaran voltan talian, RMS	0 hingga 240 V	Amplitud keluaran voltan talian	0 hingga ±320 V	Input kenalan berpotensi, logik 0	0 hingga +6 V
Voltan fasa / voltan talian kuasa keluaran	80 VA / 100 VA	Voltan fasa / voltan talian kuasa keluaran	70 VA / 140 VA	Input kenalan berpotensi, logik 1	+11 V hingga +250 V
Julat frekuensi asas	20 hingga 1000 Hz			Menukar output	8 pasang
susunan harmonik	1 hingga 20			Kapasiti sentuhan DC	220 V / 0.2 A
				Kapasiti sentuhan AC	220 V / 0.5 A
				Julat ukuran masa	0.1 ms hingga 9999 s
				Ketepatan pengukuran masa	0.1 ms

Keadaan Persekitaran		Ciri-ciri Fizikal
item	Spesifikasi	item	Spesifikasi
Suhu operasi	-10°C hingga +50°C	Dimensi unit utama	400 × 300 × 180 mm
Suhu penyimpanan	-25°C hingga +70°C	Berat unit utama	Kira-kira 18 kg
Kelembapan relatif	5% hingga 95%, tidak terkondensasi

Panduan Operasi Produk

Penguji Perlindungan Geganti Tiga Fasa menjana arus sekunder yang boleh dikawal, voltan, kekerapan, sudut fasa, harmonik, DC dan isyarat pensuisan untuk mensimulasikan keadaan grid yang normal dan rosak, kemudian menghantar isyarat kepada peranti perlindungan yang diuji. Ia memantau tindakan hubungan, output perjalanan, isyarat pemulangan dan maklum balas logik, secara automatik merakam masa tindakan dan nilai tetapan operasi.

Sebelum ujian, sahkan model geganti, arus sekunder yang dinilai, voltan sekunder yang dinilai, permintaan kuasa DC, jenis hubungan perjalanan dan parameter perlindungan pratetap. Semak gambar rajah pendawaian peranti perlindungan, asingkan litar ujian mengikut peraturan keselamatan, kemudian keluaran arus wayar, keluaran voltan, suis port I/O dan terminal kuasa tambahan DC dengan betul.

Langkah-langkah ujian geganti arus lebih:Tetapkan arus keluaran, sudut fasa, kekerapan dan tempoh ujian. Tingkatkan arus secara beransur-ansur mengikut prosedur ujian standard, rekod nilai pengambilan, nilai keciciran dan masa operasi. Untuk ujian arus tinggi tiga fasa, selari tiga saluran arus untuk mencapai output 120A jangka pendek maksimum.

Langkah ujian geganti voltan:Sambungkan saluran voltan dan konfigurasikan voltan fasa atau talian mengikut keperluan. Unit ini mensimulasikan undervoltage, overvoltage, voltan jujukan sifar, ketidakseimbangan voltan dan ofset fasa; fungsi peralihan frekuensi berfungsi penumpahan beban bawah frekuensi dan penentukuran geganti frekuensi.

Ujian perlindungan jarak, arah, pembezaan dan penutupan semula: Laraskan voltan, arus, sudut fasa dan sesentuh suis mengikut skema logik perlindungan. Peralatan menjejaki pergerakan sentuhan geganti dan mengukur masa perjalanan; port output suis mensimulasikan kenalan tambahan pemutus atau isyarat logik luaran apabila diperlukan.

Ujian geganti DC dan litar tambahan:Gunakan keluaran voltan/arus DC dalam julat terkadar. Apabila kuasa DC di tapak tidak tersedia atau kuasa ujian terpencil diperlukan, aktifkan bekalan kuasa tambahan DC boleh laras terbina dalam.

Selepas menyelesaikan semua ujian, bandingkan nilai tindakan yang diukur dan data pemasaan dengan tetapan perlindungan pratetap. Arkibkan rekod ujian mengikut peraturan pengurusan penyelenggaraan dan pentauliahan dalaman.

Ciri Teras

1．Saluran keluaran arus bebas 4 fasa standard dan 3 fasa

2．Saluran tunggal keluaran arus AC sehingga 40A

3．Tiga saluran arus selari menyokong keluaran maksimum 120A masa pendek

4．Julat keluaran voltan fasa AC: 0~120V

5．Julat keluaran voltan talian AC: 0~240V

6． Output arus DC terbina dalam untuk semua senario ujian perlindungan geganti

7． Output voltan DC terbina dalam untuk simulasi keadaan litar sekunder

8． Output bekalan kuasa tambahan DC boleh laras bebas

9．Julat masa tindakan geganti: 0.1ms ~ 9999s

10．Tukar saluran input untuk pemantauan status hubungan geganti masa nyata

11．Tukar saluran keluaran untuk mensimulasikan pemutus litar dan isyarat sentuhan luaran

12． Output isyarat harmonik untuk menguji ciri tindak balas harmonik peranti perlindungan

13． Output isyarat frekuensi boleh ubah untuk pemeriksaan geganti frekuensi

14．Skrin paparan onboard untuk menunjukkan dengan jelas semua parameter dan keputusan ujian

15．Kawalan komputer industri membolehkan operasi bebas luar talian sepenuhnya

16．Port USB yang dikhaskan untuk membaca data dan menyokong rangkaian perisian

17．Saling kunci keluaran automatik di bawah status kerja yang tidak normal untuk mengelakkan kerosakan peralatan

18．Semakan sendiri kerosakan bersepadu dan fungsi perlindungan perkakasan berbilang lapisan

19．Serasi dengan penentukuran perlindungan mikropemproses, geganti statik dan geganti elektromagnet

20．Alat semua-dalam-satu untuk pentauliahan lapangan, penyelenggaraan harian dan ujian makmal

Senario Aplikasi

1. Pasukan Operasi & Penyelenggaraan Grid Kuasa

Menjalankan pentauliahan untuk pencawang baharu, penentukuran perlindungan berkala, pemeriksaan litar sekunder, ujian litar perjalanan dan penyelenggaraan skim perlindungan penuh.

2. Pengilang Transformer

Menjalankan pemeriksaan kilang kabinet perlindungan, pengesahan geganti pembezaan, semakan antara muka perlindungan suhu dan ujian penerimaan kilang untuk panel perlindungan.

3. Loji janakuasa

Penentukuran lengkap perlindungan penjana, perlindungan pengubah utama, perlindungan motor, sistem kuasa tambahan dan perlindungan suis semasa pentauliahan unit dan penyelenggaraan gangguan.

4. Industri Kereta Api

Pencawang daya tarikan kereta api dan rangkaian pengedaran dilengkapi dengan peranti perlindungan geganti. Peralatan ini mengendalikan penyelenggaraan geganti rutin, pengesahan perlindungan penyuap dan semakan logik perjalanan pemutus litar.

5. Perusahaan Perindustrian Besar

Kilang keluli, perlombongan, petrokimia dan pembuatan menggunakannya untuk penyelenggaraan tetap geganti voltan sederhana, ujian perlindungan motor dan pemeriksaan litar perlindungan pencawang kilang.

6. Universiti & Institusi Latihan Vokasional

Gunakan mesin untuk mengajar teori perlindungan geganti, operasi ujian suntikan sekunder, simulasi keadaan kerosakan dan latihan praktikal penyelarasan perlindungan.

7. Makmal Pengujian Pihak Ketiga

Penentukuran geganti lengkap, pengesahan prestasi peralatan perlindungan, pemeriksaan penerimaan masuk dan penyediaan perkhidmatan pentauliahan luaran.

8. Krew Penyelenggaraan Kabel

Selepas penggantian atau pembaikan kabel, sahkan perlindungan penyuap, perlindungan kerosakan bumi, logik penutupan semula dan litar kawalan sekunder yang dipadankan.

Item Ujian Tersedia

1．Pemeriksaan prestasi keseluruhan peranti perlindungan berasaskan mikropemproses

2．Penentukuran dan pengesahan geganti elektromagnet

3． Ujian prestasi geganti statik

4．Nilai pengambilan dan ujian had masa untuk geganti arus lebih

5．Pemeriksaan penuh geganti kerosakan bumi

6．Penentukuran geganti perlindungan undervoltage dan overvoltage

7． Ujian prestasi geganti frekuensi

8．Ujian simulasi berfungsi untuk perlindungan arah

9．Penentukuran lengkap perlindungan pembezaan

10．Simulasi keadaan kerja untuk perlindungan jarak

11．Pemeriksaan fungsi peranti auto-tutup semula

12．Pengesahan litar perjalanan pemutus litar

13．Pentauliahan litar sekunder di tapak sepenuhnya

14．Ujian penerimaan kilang untuk panel perlindungan

15．Pengukuran tepat masa tindakan geganti

Kes Permohonan Praktikal

Bidang Industri: Menaik taraf dan pentauliahan pencawang voltan sederhana

Cabaran Projek: Pasukan pembinaan mengambil alih projek pengubahsuaian pencawang. Panel perlindungan dalamannya mengandungi lebihan arus, kerosakan bumi, undervoltage, penutupan semula dan fungsi logik trip pemutus. Projek ini memerlukan satu mesin tunggal yang boleh mengeluarkan arus tiga fasa, voltan empat fasa, dan menyokong simulasi kenalan & pemasaan ketepatan tinggi. Di sinilah Penguji Perlindungan Geganti Tiga Fasa menyampaikan keupayaan ujian semua-dalam-satu.

Aliran Ujian Lengkap: Juruteknik menyambungkan peranti untuk menyampaikan terminal input semasa, terminal input voltan, sesentuh trip dan litar logik luaran. Mereka mula-mula menguji nilai pengambilan dan keciciran arus AC, kemudian merekodkan masa tindakan perlindungan di bawah arus kerosakan simulasi. Saluran voltan simulasi keadaan pemulihan voltan terkurang dan voltan; keluaran suis pemutus simulasi perubahan keadaan hubungan tambahan, manakala input suis ditangkap perjalanan dan isyarat kembali secara serentak.

Hasil Projek: Semua nilai tetapan geganti sepadan dengan skema reka bentuk pentauliahan. Masa perjalanan dan data tindakan telah difailkan ke dalam dokumen operasi & penyelenggaraan. Semua penyimpangan pendawaian dan tetapan telah diperbetulkan sebelum panel perlindungan digunakan secara rasmi.

Kelebihan Aplikasi: Isyarat simulasi sekunder terpiawai dijana oleh satu mesin tunggal, dengan data pemasaan yang boleh dikesan untuk pemfailan. Tiada sumber arus berasingan, sumber voltan, pemasa atau simulator sesentuh diperlukan, secara drastik mengurangkan kuantiti alat di tapak. Kurangkan kos perolehan keseluruhan untuk syarikat kejuruteraan.

Soalan Lazim

1、Apakah kegunaan Penguji Perlindungan Geganti Tiga Fasa?

Ia digunakan untuk ujian suntikan sekunder bagi geganti pelindung, peranti perlindungan mikropemproses, litar perjalanan, peranti penutup semula, dan panel perlindungan.

2、Berapa banyak output voltan dan arus yang disediakan oleh VS-JB900?

Ia menyediakan voltan 4 fasa standard dan output arus 3 fasa.

3、Apakah output arus AC maksimum?

Setiap fasa boleh mengeluarkan 0 hingga 40 A RMS. Apabila tiga saluran semasa disambung secara selari, output boleh mencapai 0 hingga 120 A RMS untuk ujian jangka pendek.

4、Apakah julat keluaran voltan AC?

Julat keluaran voltan fasa ialah 0 hingga 120 V RMS, dan julat keluaran voltan talian ialah 0 hingga 240 V RMS.

5、Bolehkah penguji mengukur masa tindakan geganti?

ya. Julat pengukuran masa ialah 0.1 ms hingga 9999 s, dengan ketepatan 0.1 ms.

6、Adakah Penguji Perlindungan Geganti Tiga Fasa menyokong output DC?

ya. Ia menyokong keluaran arus DC, keluaran voltan DC, dan keluaran kuasa tambahan DC bebas untuk ujian geganti dan litar sekunder.

7、Apakah jenis geganti yang boleh diuji?

Penguji boleh digunakan untuk arus lebih, kerosakan bumi, voltan, kekerapan, pembezaan, jarak, arah, penutupan semula dan peranti perlindungan lain.

8、Piawaian yang manakah boleh digunakan?

Piawaian rujukan untuk penguji perlindungan geganti jenis ini termasuk GB/T 7261-2008 dan DL/T 624-2010. Pengguna juga harus mengikuti prosedur ujian perlindungan geganti tempatan.

Kekuatan Korporat – Weshine Electric

Sebagai pengilang profesional, kami menyokong OEM & pemborong pukal.Weshine Electric membangunkan dan membekalkan instrumen ujian kuasa untuk operator grid kuasa, pencawang, kontraktor elektrik, makmal ujian, jabatan kuasa kereta api dan semua jenis pengguna industri. Untuk senario ujian perlindungan geganti, kami menumpukan pada output isyarat sekunder yang stabil, operasi medan yang mudah dan aliran kerja ujian piawai, dipasangkan dengan sokongan teknikal pasca jualan yang boleh dipercayai.

Kami menawarkan panduan pemilihan peralatan kepada pelanggan, latihan operasi praktikal untuk pelbagai ujian geganti, perancangan skim ujian litar sekunder, dan penyelesaian ujian tersuai untuk permintaan pemeriksaan khas. Setiap unit menjalani pemeriksaan kualiti kilang penuh, dengan tutorial operasi dan perkhidmatan selepas jualan global tersedia. Dengan pengalaman sokongan kejuruteraan kuasa selama bertahun-tahun, kami menyampaikan penyelesaian ujian geganti yang lengkap untuk membantu pelanggan meningkatkan kecekapan pentauliahan dan pemeriksaan geganti, serta memastikan operasi yang stabil bagi keseluruhan sistem perlindungan kuasa. Penghantaran global yang pantas, syarat pembayaran yang fleksibel untuk pembeli pukal.
