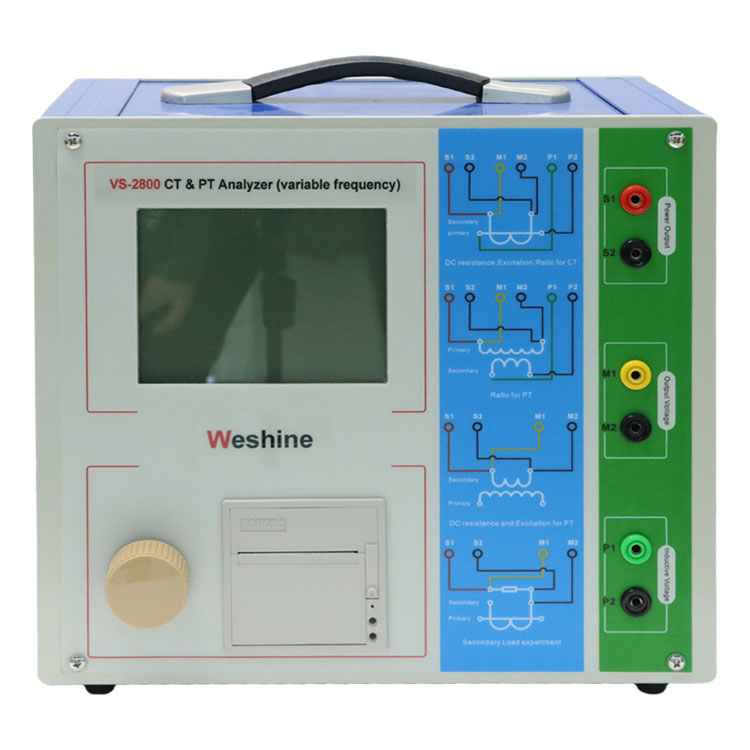

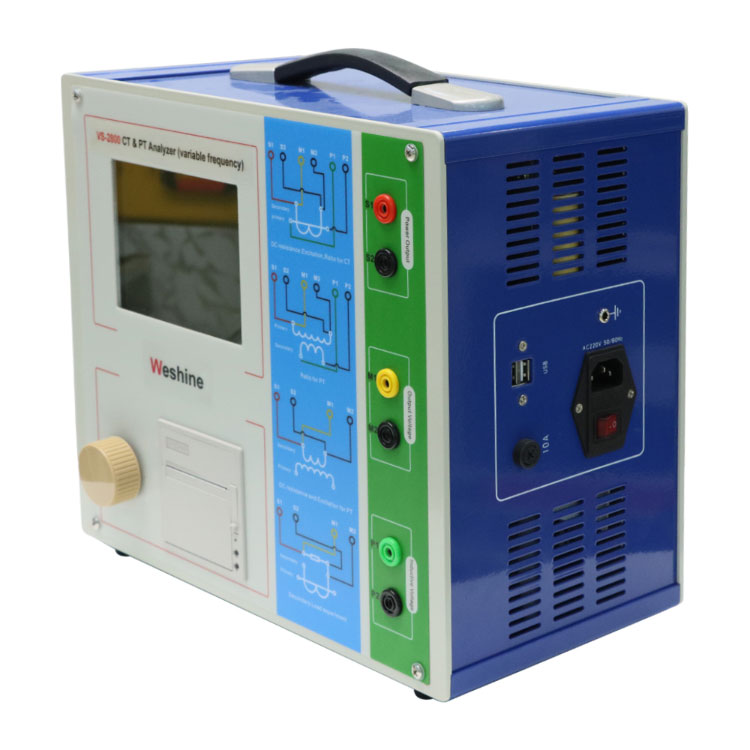

Penguji PT
Weshine® CT PT Analyzer yang dicipta untuk PT Tester ialah produk baharu yang dicipta selepas menerima pakai secara meluas cadangan pelanggan dan penyelidikan teori yang mendalam. Ia berdasarkan penguji bersepadu pengubah siri FA automatik yang diiktiraf secara meluas dan digunakan oleh syarikat kami. Menggunakan DSP dan lengan berprestasi tinggi, teknologi pembuatan termaju memastikan prestasi produk yang stabil dan boleh dipercayai, fungsi lengkap, tahap automasi yang tinggi, kecekapan tinggi, yang berada di peringkat terkemuka di China. Ia adalah industri peralatan ujian profesional untuk ujian pengubah instrumen.
Hantar Pertanyaan Muat Turun PDF
Penerangan Produk
Penganalisis CT PT untuk Penguji PT
Berciri penuh, bukan sahaja memenuhi keperluan ujian pelbagai CT (termasuk kelas TP), seperti ciri pengujaan (iaitu, ciri volt-ampere), nisbah, kekutuban, rintangan lilitan sekunder, beban sekunder, ralat nisbah dan anjakan fasa, tetapi juga boleh digunakan untuk ujian pelbagai PT, termasuk ciri pengujaan unit elektromagnet, nisbah, kekutuban, rintangan belitan sekunder, ralat nisbah dan anjakan fasa.
Berikan parameter CT, VT secara automatik, termasuk voltan / arus titik lutut, lengkung ralat 10%, faktor had ketepatan (ALF), faktor keselamatan instrumen (FS), pemalar kali kedua (Ts), pekali remanens (Kr), tepu dan tak tepu induktansi dsb.
Selaras dengan jenis pengubah dan tahap automatik memilih ujian standard yang mana.
Berdasarkan kaedah ujian frekuensi aliran prinsip lanjutan yang boleh memenuhi ujian CT pada voltan lutut sehingga 30 kV.
Instrumen ini boleh menyimpan 2000 kumpulan data ujian yang tidak akan hilang apabila kuasa dimatikan. Selepas ujian tamat, data boleh dihantar ke PC menggunakan cakera USB untuk analisis dan diubah menjadi laporan WORD.
Ujian adalah mudah dan mudah, satu klik boleh melengkapkan ujian rintangan sekunder CT, pengujaan, nisbah dan olariti.
Mudah dibawa, kerana beratnya kurang daripada 9 kg.
WeshinePenguji PTParameter(Spesifikasi)
|
Nama |
Penganalisis CT PT untukPenguji PT |
|
|
Penggunaan |
Kelas P/TP CT |
|
|
Pengeluaran |
0~180Vrmsï¼12Armsï¼18Aï¼nilai puncakï¼ |
|
|
Nisbah CT |
Julat |
1~30000 |
|
ketepatan |
±0.05% |
|
|
Nisbah PT |
Julat |
1~30000 |
|
ketepatan |
±0.05% |
|
|
fasa |
Julat |
±5min |
|
ketepatan |
0.5min |
|
|
Rintangan DC |
Julat |
0~300Ω |
|
ketepatan |
2%±2mΩ |
|
|
Beban |
Julat |
0~300VA |
|
ketepatan |
2%±0.2VA |
|
|
Bekalan kuasa |
AC220V±10%ï¼50Hz |
|
|
Keadaan persekitaran |
|
|
|
Berat dan Dimensi |
Dimensi: 340 mm×300mm×150mm, Berat |
|
Aplikasi Biasa
Penerangan parameter ujian CT WeshinePenguji PTialah:
|
parameter |
penerangan |
P |
TPY |
mengukur |
PR |
PX |
TPS |
TPX |
TPZ |
|
|
terkadar arus primer |
Digunakan untuk mengira nisbah arus sebenar dengan tepat |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
beban yang diberi nilai |
Beban berkadar plat, faktor kuasa untuk 0.8 atau 1 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
faktor kuasa |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
Nilai pekali had tepatKalf |
Peruntukan plat, lalai10, digunakan untuk mengira had e.m.f. dan ralat komposit yang sepadan |
√ |
|
|
|
|
|
|
|
|
|
Pekali arus litar pintas simetrikKssc |
Peruntukan plat, lalai10, digunakan untuk mengira puncak dan had sepadannya e.m.f transienterror |
|
√ |
|
|
|
√ |
√ |
√ |
|
|
Pemalar masa utama |
lalai: 100ms |
|
√ |
|
|
|
|
√ |
√ |
|
|
Pemalar kali kedua |
lalai: 3000ms |
|
√ |
|
|
|
|
|
√ |
|
|
Kitar tugas |
C-t1-O atau C-t1-O-tfr-C-t2-Oï¼ lalai:kitaran C-t1-O |
|
√ |
|
|
|
|
√ |
|
|
|
t1 |
Had masa semasa untuk kali pertama, lalai: 100ms |
|
√ |
|
|
|
|
√ |
|
|
|
tal1 |
Masa yang diperlukan untuk mencapai ketepatan yang ditentukan semasa kitaran magnetisasi pertama, lalai: 40ms |
|
|
|
|
|
|
|
|
|
|
tfr |
Masa yang diperlukan untuk mencapai ketepatan yang ditentukan semasa kitaran magnetisasi kedua, lalai: 500ms, PilihC-t1-O-tfr-C-t2-O, Kitaran akan ditunjukkan |
|
√ |
|
|
|
|
√ |
|
|
|
t2 |
Had masa semasa untuk kali kedua, lalai:100ms.PilihC-t1-O-tfr-C-t2-O,Kitaran akan ditunjukkan |
|
√ |
|
√ |
|
|
√ |
|
|
|
tal2 |
Kedua aliran dengan mengekalkan had masa yang tepat, lalai: 40ms |
|
√ |
|
|
|
|
√ |
|
|
|
pilih C-t1-O-tfr-C-t2-O, kitaran akan ditunjukkan |
||||||||||
|
Nilai pekali keselamatan instrumen FS |
Peraturan papan nama, lalai:10 |
|
|
√ |
|
|
|
|
|
|
|
Digunakan untuk pengiraan had ralat komposit dan daya gerak elektrik yang sepadan |
||||||||||
|
Pekali pengiraan dinilai |
|
|
|
|
|
√ |
|
|
|
|
|
Potensi titik infleksi dinilai (Ek) |
|
|
|
|
|
√ |
|
|
|
|
|
Iaitu sepadan dengan Ek |
|
|
|
|
|
√ |
|
|
|
|
|
faktor dimensi |
|
|
|
|
|
|
√ |
|
|
|
|
Dinilaikan Ual |
Voltan had kuadratik setara yang dinilai |
|
|
|
|
|
√ |
|
|
|
|
Ial sepadan dengan Ual |
|
|
|
|
|
|
√ |
|
|
Perihalan parameter ujian PT WeshinePenguji PTialah:
|
item eksperimen |
Penerangan |
Gambar rajah sambungan |
||
|
rintangan |
keterujaan |
nisbah |
||
|
√ |
|
|
Ukur rintangan belitan sekunder CT |
Rajah 2.10, mesti diputuskan sambungan jika mengukur belitan primer. |
|
√ |
√ |
|
Ukur rintangan belitan sekunder CT dan ciri pengujaan |
Rajah 2.10, mesti diputuskan sambungan jika mengukur belitan primer. |
|
|
|
√ |
Semak nisbah dan kekutubannya |
Rajah 2.11 |
Pilihan
Weshine mempunyai 8 tahun pengalaman khusus untuk berurusan dengan rangkaian lengkap Peralatan Elektrik. Pada masa ini, Weshine telah mencipta pelbagai CT PT Analyzer untukPenguji PTseperti yang ditunjukkan sebagai bentuk:
|
MAKLUMAT PESANAN UNTUK CT PTANALYZER UNTUKPenguji PT |
|||||
|
Kucing. Tidak. |
Voltan Ujian Maks |
Arus Ujian Maks |
Ketepatan Ujian Nisbah |
Dimensi |
Berat badan |
|
VS-2800 |
0 hingga 2500 Vrms |
0 hingga 1000 A |
±0.2% |
425 x 290 x 310 mm |
30 kg |
|
VS-2800A |
0 hingga 180 Vrms |
0 hingga 150 A |
±0.1% |
340 x 300 x 150 mm |
9 kg |
|
VS-2800B |
0 hingga 180 Vrms |
0 hingga 150 A |
±0.05% |
340 x 300 x 150 mm |
9 kg |
*Berdasarkan isu Rantaian Bekalan: Sila hubungi Pengedar Weshine Sah pilihan anda untuk harga semasa dan masa utama.
|
BAGAIMANA MEMILIH CT PT ANALYZERFORPenguji PT? ■VS-2800:Kekerapan kuasa sebenar, mensimulasikan keadaan kerja pengubah. ■VS-2800A:Dinaik taraf berdasarkan VS-2800, menggunakan teknologi penukaran frekuensi, badan padat, kebolehan anti-gangguan yang kuat, voltan ujian yang lebih rendah bermakna lebih selamat dan lebih dipercayai. ■VS-2800B:Kejituan ujian nisbah lilitan yang tidak dapat ditandingi mencapai 0.05%, inovasi kecil, kebijaksanaan besar. |
Sijil Kualiti
Kami sentiasa percaya bahawa semua kejayaan syarikat kami berkait secara langsung dengan kualiti produk yang kami sediakan. Penganalisis CTPT untukPenguji PTmemenuhi keperluan kualiti tertinggi yang dinyatakan dalam garis panduan ISO9001, ISO14000:14001 dan sistem kawalan kualiti kami yang ketat.
