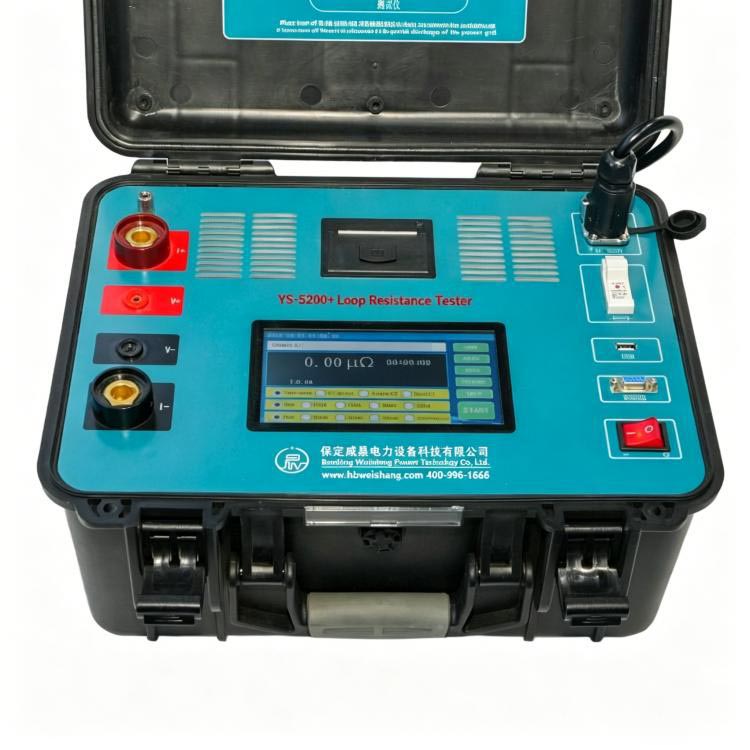

Penguji Rintangan Litar Pintar Desktop 300A

Penguji Rintangan Litar Pintar Desktop 300A tahan lama yang ditawarkan oleh Weshine, pengilang dan pembekal profesional di China, memberikan bacaan mikro-ohm yang tepat pada pemutus litar, pemutus, suis pembumian dan sambungan bar bas, walaupun semasa arus mengalir melalui gelung tunggal atau berbilang cawangan selari.

Kami membina unit ini mengikut piawaian ujian empat wayar DL/T845.4-2019 dan IEC, memadankan sepenuhnya permintaan industri untuk pengesanan rintangan arus tinggi.

Di dalam mesin terdapat sumber arus berterusan berkuasa tinggi yang dipasangkan dengan perkakasan pengesan arus berbilang saluran. Struktur ini memastikan arus keluaran stabil dan pensampelan voltan tepat, walaupun semasa bekerja bersama grid pembumian selari yang rumit, yang merupakan sebab utama kontraktor kejuruteraan membuat pesanan pukal berulang untuk model ini.

Prinsip Pengukuran Teras

Penguji Rintangan Litar Pintar Desktop 300A bergantung pada dua modul fungsi teras:

1. Output arus malar tinggi boleh laras: 50A–300A

2. pengesan pengapit DC wayarles: 0~±600A tangkapan semasa

Ia mengira rintangan sentuhan sebenar berdasarkan Hukum Ohm: R = V / I₀

V = penurunan voltan dikesan pada titik sentuhan

I₀ = arus nyata yang melalui cawangan yang diuji

Mod Ujian Pintar (Inovasi Teras)

weshine electric menyepadukan empat mod ujian lanjutan untuk menyokong keadaan medan yang berbeza:

1. Mod Rintangan Litar Tradisional

Pengguna perlu memutuskan satu bahagian rangkaian pembumian untuk memintas gangguan arus shunt. Penguji menyalurkan arus sehingga 300A DC dan membaca data penurunan voltan. Mod ini mencapai ketepatan tertinggi dan berfungsi dengan baik untuk tapak penyelenggaraan yang dirancang.

2. Mod Pengukuran Terus Pengapit

Tidak perlu mengasingkan sambungan pembumian. Pengapit wayarles menjejaki arus cawangan masa nyata I₀, kemudian mesin mengira rintangan secara automatik dengan R=V/I₀. Sorotan: Tiada kerja pembongkaran, ujian lapangan yang lebih pantas, lebih selamat untuk penyelenggaraan kawasan langsung.

3. Mod Shunt Satu Sebelah

Sesuai untuk susun atur pembumian selari seperti pembumian kabinet dan grid pembumian teragih. Pengapit mengukur arus cawangan shunt I₂, dan peranti menghasilkan arus ujian berkesan dengan I₀=I₁−I₂ sebelum mengira rintangan. Ia membetulkan ralat ketepatan yang disebabkan oleh arus selari separa.

4. Mod Shunt Dwi-Sisi

Untuk grid pembumian besar dengan arus belah dua arah di pencawang. Dua pengapit mengumpul arus cawangan I21 dan I22, sistem mengira I₀=I₁−I21−I22 untuk mendapatkan data rintangan sebenar untuk rangkaian berbilang cawangan.

Reka Bentuk Sistem Keselamatan dan Pengapit

Pengapit wayarles yang dipadankan boleh mengenal pasti arah arus DC secara automatik.

Spesifikasi pengapit utama:

1、Julat ujian DC: 0 hingga ± 600A

2、Mesti sejajar dengan arah semasa yang betul untuk data yang tepat

3、Fungsi penentukuran terbina dalam untuk mengimbangi sisihan ukuran

Peringatan keselamatan operasi:

1、Jangan kendalikan pengapit melebihi julat ukurannya untuk mengelakkan kerosakan perkakasan

2、Pasang pengapit mengikut tanda arah semasa untuk menstabilkan bacaan

3、Jalankan penentukuran dengan kerap untuk mengurangkan ralat data

Panduan Operasi Langkah demi Langkah

Penguji desktop ini mengikut aliran kerja ujian medan standard untuk senario semasa tinggi.

Langkah 1: Penyediaan Sistem

Sahkan peralatan dimatikan sepenuhnya, persediaan pembumian selesai dan bateri pengapit dicas sepenuhnya. Pelanggan perolehan pukal boleh menerima buku panduan operasi penuh bersama dengan penghantaran.

Langkah 2: Konfigurasi Pendawaian

I+ dan I- sambung ke dua hujung litar ujian; V+ dan V- melekat pada titik pensampelan voltan dalam. Sentiasa letakkan probe voltan di dalam gelung semasa untuk menolak gangguan rintangan wayar.

Langkah 3: Pemilihan Mod

Pilih satu mod ujian: mod pembongkaran tradisional, mod terus pengapit, mod pintasan tunggal atau mod pintasan dwi. Kemudian tetapkan arus keluaran (50A–300A) dan tempoh ujian (Pantas / 10s / 30s / 60s / Berterusan).

Langkah 4: Proses Pengukuran

Mesin menjalankan tanjakan arus, kawalan kestabilan, tangkapan arus masa nyata, pensampelan voltan, pengiraan rintangan dan pampasan suhu secara automatik tanpa pelarasan manual.

Langkah 5: Paparan Keputusan

Skrin menunjukkan jumlah arus I₁, arus pengapit cawangan (I₂ / I21 / I22), nilai rintangan dalam mikro-ohm, masa ujian dan status kestabilan.

Langkah 6: Pengurusan Data

Operator boleh menyimpan log ujian ke memori tempatan, mengeksport rekod melalui pemacu USB FAT32, mencetak laporan dengan modul cetakan pilihan dan melihat kembali data ujian sejarah pada bila-bila masa.

Senario Aplikasi

Penguji Rintangan Litar Pintar Desktop 300A ini mengendalikan tugas pengesanan rintangan di bawah pembumian yang kompleks dan keadaan gangguan elektromagnet yang kuat, yang diterima pakai secara meluas oleh pembeli dari sektor ini:

1、Pencawang besar

2、Loji penjanaan kuasa

3、Sistem suis industri

4、Kemudahan penghantaran voltan tinggi

5、Rangkaian grid pembumian

Sistem berfungsi dengan pasti di bawah:

1, gangguan elektromagnet yang kuat

2、Taburan arus selari

3、、Akses pemutusan sambungan terhad

4、Operasi penyelenggaraan berterusan

Kegunaan Ujian Biasa

1、Ujian rintangan kenalan untuk pemutus litar voltan tinggi

2、Pemeriksaan kerosakan grid pembumian pencawang

3、Pengesanan rintangan sambungan penyambung busbar

4、Penyelenggaraan rutin untuk kabinet suis GIS/AIS

5、Pemeriksaan kualiti kilang untuk peralatan elektrik loji kuasa

6、Analisis sistem tanah untuk rangkaian penghantaran

7、Menyelesaikan masalah sistem pengagihan kuasa industri

Kelebihan Weshine

Kami membina Penguji Rintangan Litar Pintar Desktop 300A dengan seni bina ukuran berbilang mod untuk menyelesaikan masalah pembumian arus selari dan kompleks yang rumit dalam sistem kuasa moden. Ujian tanpa pembongkaran pengapit wayarles mengurangkan masa henti penyelenggaraan dan meningkatkan keselamatan tapak dengan sangat baik, yang membuatkan banyak pembekal perkhidmatan elektrik menandatangani kontrak bekalan jangka panjang dengan kami.

Algoritma pengiraan semasa masa nyata berbilang saluran memastikan nilai rintangan yang tepat walaupun dalam persekitaran pembumian selari. Output arus besar 300A dengan cepat memecahkan lapisan oksida pada permukaan sentuhan lama, memberikan hasil ujian yang lebih dipercayai untuk sambungan konduktif yang haus. Kawalan haba pintar terbina dalam memastikan unit stabil di bawah beban kerja arus tinggi yang panjang.

Kelebihan reka bentuk industri yang mesra pengguna untuk pembeli:

1、Pengoperasian pintar berbilang mod

2、Paparan data semasa masa nyata yang divisualisasikan

3、Set penuh fungsi perlindungan keselamatan automatik

4、Storan dan eksport data berstruktur

Hubungi pasukan jualan kami dengan segera untuk mendapatkan sebut harga tersuai dan melengkapkan fail parameter teknikal untuk perolehan projek anda.
