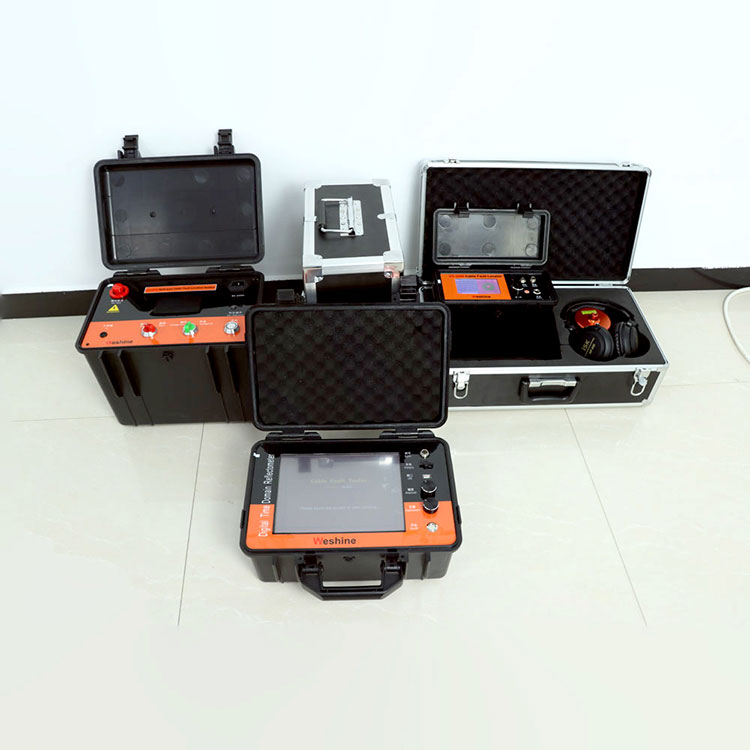

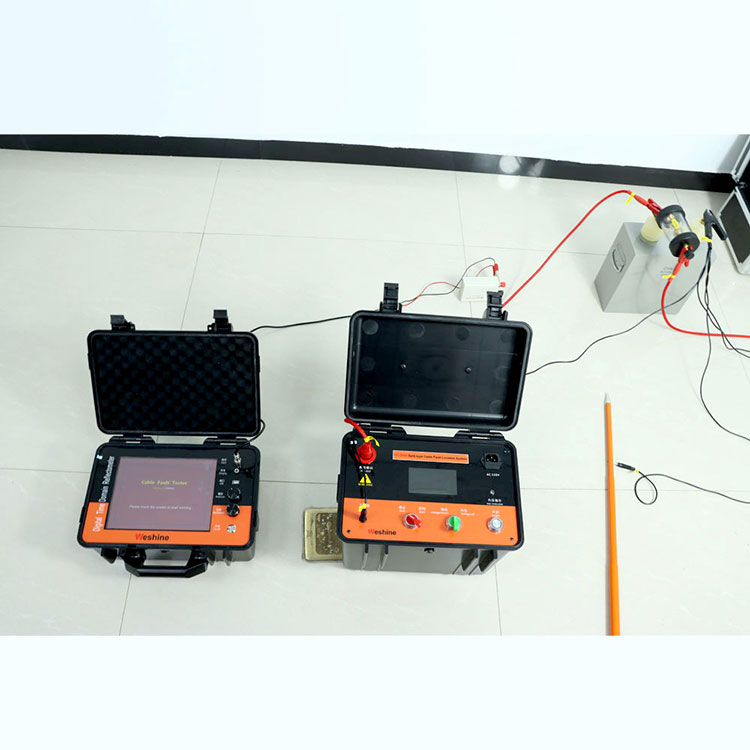

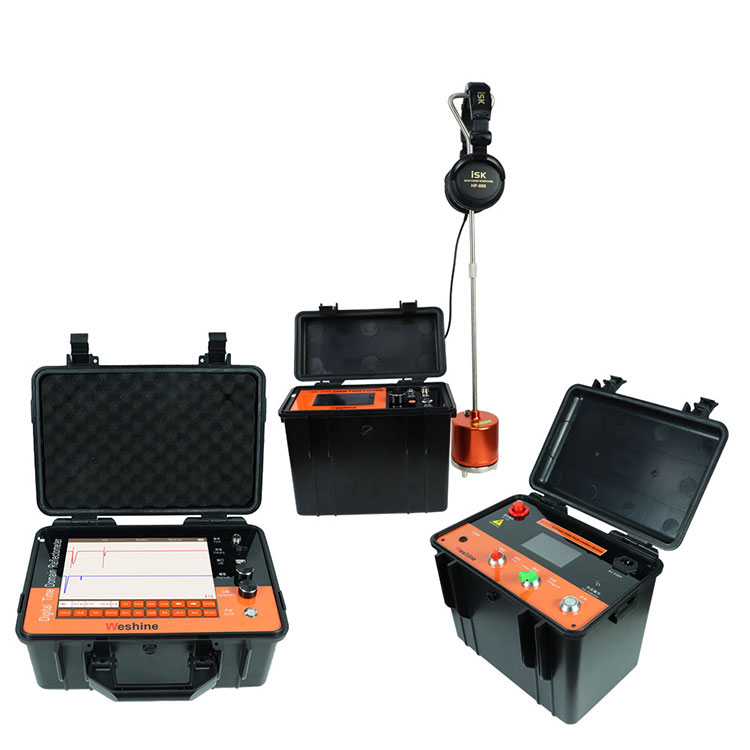

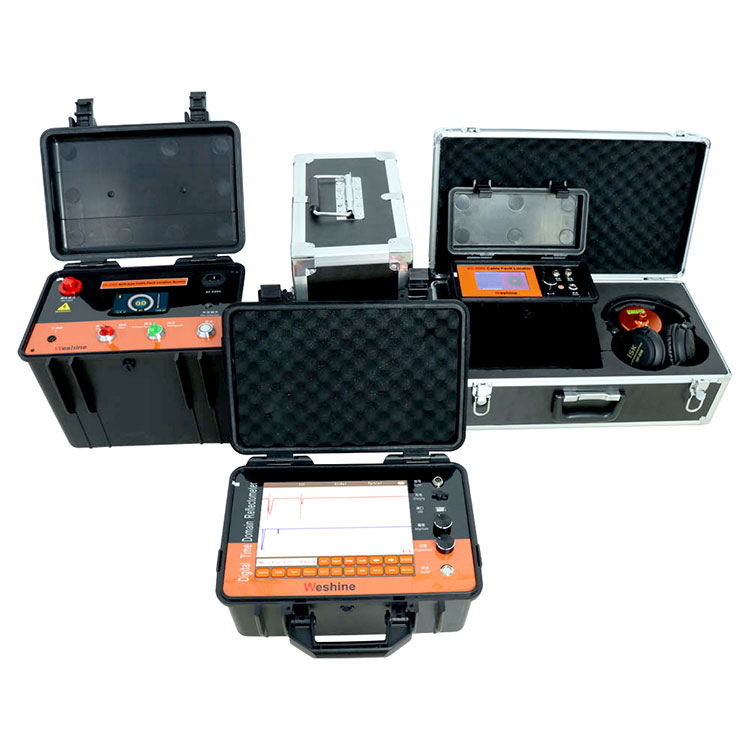

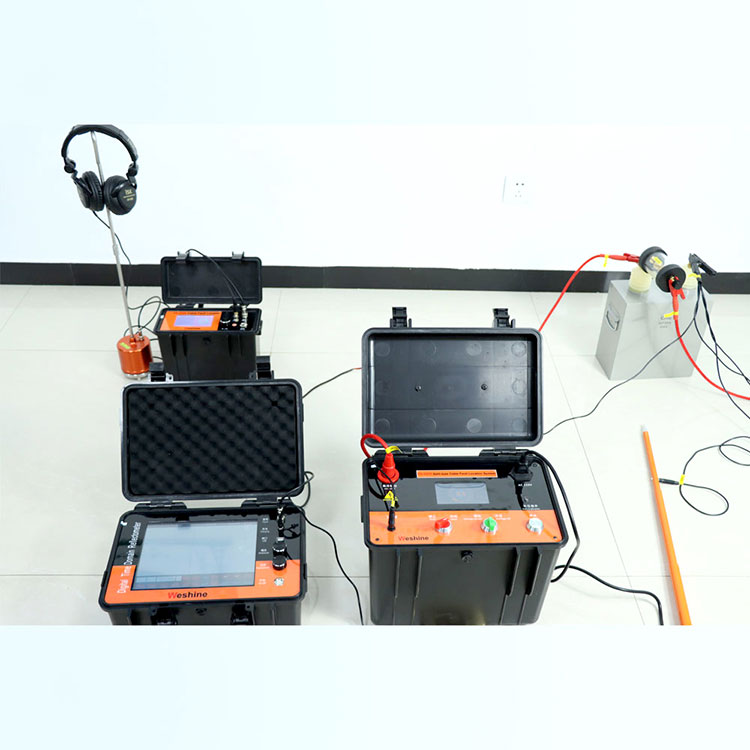

Pencari Kerosakan Kabel
  • Pencari Kerosakan KabelPencari Kerosakan Kabel
  • Pencari Kerosakan KabelPencari Kerosakan Kabel
  • Pencari Kerosakan KabelPencari Kerosakan Kabel
  • Pencari Kerosakan KabelPencari Kerosakan Kabel
  • Pencari Kerosakan KabelPencari Kerosakan Kabel

Pencari Kerosakan Kabel

Weshine® mencipta Cable Fault Locator dengan sijil CE, kualiti tinggi dan ketepatan, Dicipta dan dihasilkan mengikut piawaian kebangsaan, penyelesaian ujian elektrik lengkap tersedia. Hubungi kami untuk butiran lanjut mengenai Cable Fault Locator dari Weshine!

Hantar Pertanyaan    Muat Turun PDF

Penerangan Produk

Apakah yang perlu anda lakukan apabila terdapat kerosakan kabel?



Paling Weshine



Langkah 1. Pengasingan kabel dan langkah keselamatan: Kegagalan kabel hampir selalu tidak dapat dipulihkan. Ini bermakna kabel yang dimaksudkan telah tersandung peranti pelindung pada satu atau kedua-dua hujung kabel dan kabel itu terlindung dan tidak dibumikan (tidak dibumikan).

Tugas pertama ialah mengamankan kabel oleh kakitangan yang berkelayakan. Sebelum pembumian, disyorkan untuk melindungi satu atau kedua-dua hujungnya. Hanya dengan mengikut prosedur yang betul penguji boleh mendekati kabel dan menyediakannya untuk ujian.



Langkah 2. Pengecaman kabel: Jika terdapat berbilang kabel, ujian pengenalan kabel menentukan kabel yang betul untuk digunakan. Pengecaman kabel yang jelas sebelum memotongnya adalah penting untuk kerja penyelenggaraan yang selamat. Ralat di sini boleh membawa maut dan membawa kepada pemutusan sambungan yang lebih lama lagi bagi pelanggan yang disambungkan.



Langkah 3. Mengesan kabel: Apabila kabel bawah tanah diletakkan untuk pertama kali, ia jarang berjalan dalam garis lurus, tetapi melengkung dalam kedalaman dan arah. Jejak kabel dilakukan untuk memastikan laluan kabel mengikut laluan yang dijangkakan.



Langkah 4. Pengenalpastian Kerosakan: Langkah pertama yang penting ialah mengenal pasti fasa yang rosak dan menentukan sama ada ia mempunyai rintangan yang rendah atau tinggi.

Ujian ini menentukan kaedah dan peralatan yang betul untuk diagnosis kesalahan. Biasanya, jika hingar kurang daripada 100 ohm, nadi voltan rendah (cth 40 V) daripada TDR (Time Domain Reflectometer) boleh digunakan. Kerosakan dikaitkan dengan rintangan yang lebih tinggi (



Langkah 5. Penentuan awal lokasi kerosakan: Untuk mengesan kerosakan kabel dengan cepat dan berkesan, anda memerlukan kaedah pra-pengesan yang boleh dipercayai dan tepat (oleh WeshinePencari Kerosakan Kabel). Pengesanan awal kerosakan serius boleh disetempatkan dalam beberapa peratus daripada panjang kabel, mengurangkan masa pengasingan kepada minit.


Ingat:

a) Untuk kerosakan kerintangan rendah, pra-penyetempatan mungkin satu-satunya pilihan.

b) Dalam kes litar pintas rintangan tinggi, ARM (pantulan arka) atau ICE (arus nadi) mesti digunakan dengan SWG (penjana gelombang nadi). lokasi terlebih dahulu.



Langkah 6. Tentukan: Kaedah ujian yang diterangkan di atas membolehkan pengendali berada dalam lingkungan 5% daripada halangan. Untuk mengecilkan bar ralat kepada 0.1%, kaedah ketepatan akustik harus digunakan. Selalunya, penjana pelepasan kejutan digunakan untuk pengenalan dalam kombinasi dengan kaedah akustik. Nyahcas elektrik menghasilkan bunyi yang kuat yang boleh dikenal pasti dengan tepat menggunakan peralatan pengenalan akustik. Peranti ini menilai perbezaan masa antara isyarat akustik (kelajuan bunyi) hentaman dan nadi elektromagnet (hampir dengan kelajuan cahaya). Lokasi sebenar kerosakan ditentukan dengan menunjukkan perbezaan masa terkecil.



Langkah 7. Sambung semula kabel: Setelah selesai semua ujian dan pembaikan, dokumentasi keselamatan/ujian akan dibatalkan. Kabel kemudiannya dikembalikan kepada operator yang sesuai untuk pembaikan dan penyambungan semula beban kabel yang baru dibaiki.





pengenalan produk





Rangkaian elektrik terpaksa menjadi lebih fleksibel, bertindak balas dengan cepat terhadap perubahan dan menuntut prestasi yang lebih baik. Keperluan untuk fleksibiliti ini amat penting apabila terdapat pelbagai sumber penjanaan kuasa, seperti kuasa terputus-putus daripada sumber boleh diperbaharui seperti solar dan angin. Hari ini teknologi grid SMART beliau boleh mengenal pasti kerosakan pada pencawang dan set penjana dengan cepat, tetapi kerosakan kabel boleh berlaku di mana-mana sahaja dalam rangkaian. Mencari kerosakan kabel dengan cepat untuk pembaikan adalah keutamaan utama untuk mengelakkan masa pemulihan yang lama (melalui WeshinePencari Kerosakan Kabelboleh dilakukan dengan mudah). Pertama sekali, ini menjejaskan penunjuk kebolehpercayaan, terutamanya dalam industri kuasa. Metrik ini termasuk SAIDI (Indeks Tempoh Gangguan Purata Sistem), yang mengukur jumlah tempoh gangguan pelanggan purata dalam satu tempoh masa dan SAIFI (Indeks Kekerapan Gangguan Purata Sistem). Ia dikira dengan membahagikan jumlah bilangan pelanggan. Diganggu oleh jumlah pelanggan yang dilayan.



WeshinePencari Kerosakan KabelParameter (Spesifikasi)



INFORMASI PRODUK

Nama Produk

Jenis berpecahPencari Kerosakan Kabel

Nombor model

VS-2088

Sijil

CE; EMC; LVD; ISO;

Mengukur Jarak

60 km

Kawasan Buta

Kaedah Mengukur

Kaedah nadi voltan rendah, kaedah arus denyar, kaedah nadi berganda.

Fungsi Produk

Cari kerosakan kabel di bawah 35 kV.

Aplikasi Biasa

Kabel kuasa, kabel lampu jalan, kabel isyarat lapangan terbang, kabel kawalan komunikasi kereta api...




LANGKAH-LANGKAH UNTUK MENGESAN KESALAHAN KABEL ADALAH SEPERTI BERIKUT:



Pilihan


Weshine mempunyai 8 tahun pengalaman khusus untuk berurusan dengan rangkaian lengkap Peralatan Elektrik. Pada masa ini, Weshine telah mencipta pelbagaiPencari Kerosakan Kabeluntuk setiap langkah seperti yang ditunjukkan sebagai borang:



MAKLUMAT PRODUK BERKAITAN DARIPencari Kerosakan Kabel

Kucing. Tidak.

Nama Produk

Aplikasi Biasa

VS-2089

Pengecam kabel

Jika terdapat berbilang kabel, ujian pengenalan kabel akan mengenal pasti kabel yang betul untuk digunakan.

VS-2082

Pencari Laluan Kabel Kotak Pisah

Pengesanan kabel dilakukan untuk menentukan bahawa laluan kabel mengikut laluan yang dijangkakan.

VS-2088-TDR

Reflectometer Domain Masa (TDR)

Jika ia adalah kerosakan rintangan rendah, pra-lokasi mungkin satu-satunya cara yang diperlukan untuk lokasi.

VS-2088-HVPG

Penjana Nadi Voltan Tinggi(HVPG)

Untuk kerosakan rintangan tinggi, ARM (pantulan arka) atau ICE (arus impuls)

teknik pada SWG (penjana gelombang lonjakan) harus digunakan.

VS-2088-P

Peranti Penentuan Akustik

Nyahcas menghasilkan bunyi yang kuat, yang ditunjuk tepat menggunakan peranti penunjuk akustik.

VS-CLXZ

Penguji HiPot Resonan AC

Ia amat sesuai untuk ujian voltan tahan kabel kuasa.

VS-VLF

0.1Hz AC VLF HIPOT TESTER

Penguji VLF lebih kecil dan lebih praktikal daripada penguji AC tetapi mengeluarkan jumlah kuasa yang sama seperti peranti utama 50 Hz.



Berdasarkan isu Rantaian Bekalan: Sila hubungi Pengedar Weshine Sah pilihan anda untuk harga semasa dan masa utama. Weshine menyediakan setiap pelanggan dengan penyelesaian ujian kerosakan kabel yang paling lengkap.



Sijil Kualiti


Kami sentiasa percaya bahawa semua kejayaan syarikat kami berkait langsung dengan kualiti produk yang kami sediakan.Pencari Kerosakan Kabelmemenuhi keperluan kualiti tertinggi yang dinyatakan dalam garis panduan ISO9001, ISO14000:14001 dan sistem kawalan kualiti kami yang ketat.
