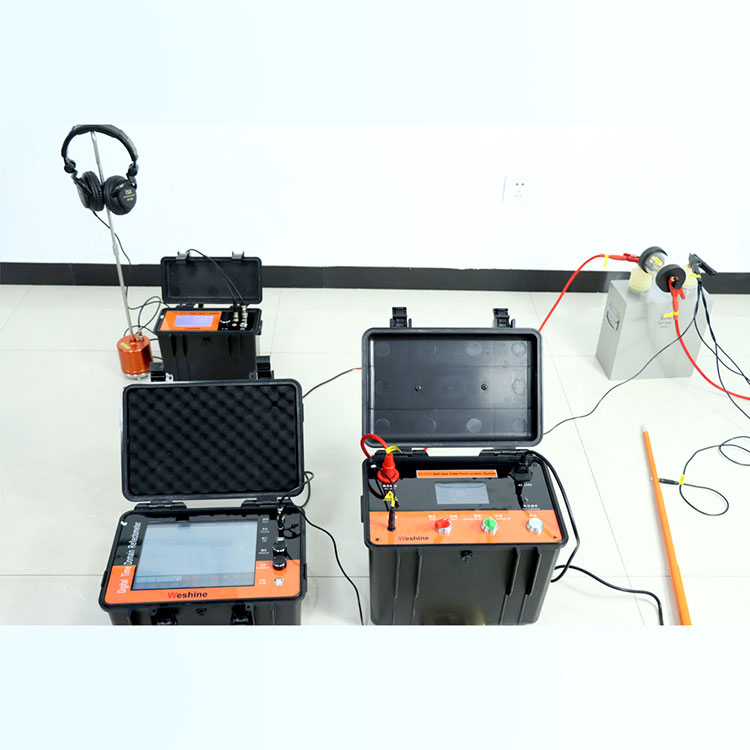

TDR Cable Fault Locator: Bagaimana Ia Berfungsi dan Mengapa Ia Penting untuk Diagnostik Kabel yang Tepat

Mencari kerosakan pada kabel yang tertimbus atau berwayar secara tradisinya melibatkan kaedah yang merosakkan seperti menggali sepanjang keseluruhan atau memotong kabel. Hari ini, yangTDR Cable Fault Locatormengubah ini sepenuhnya.Weshinemenyediakan lanjutanTDR Cable Fault Locatorpenyelesaian yang menentukan lokasi kerosakan tanpa merosakkan. Teknologi teras bergantung pada reflekometri domain masa, yang menghantar nadi tenaga rendah ke bawah kabel dan mengukur masa yang diperlukan untuk mencerminkan daripada kerosakan.

Prinsip Kerja

A TDR Cable Fault Locatorberfungsi seperti radar untuk kabel. Ia melancarkan nadi voltan rendah jangka pendek ke dalam kabel. Apabila nadi mengalami perubahan dalam impedans—seperti litar terbuka, litar pintas atau kemasukan air—sebahagian daripada nadi memantul kembali. Peranti mengukur masa antara menghantar dan menerima nadi. Menggunakan halaju perambatan (Vp) yang diketahui untuk jenis kabel itu, ia mengira jarak kepada kerosakan dengan formula: Jarak = (Halaju × Masa) / 2.

Mengapa Tiada Kerosakan Berlaku

Tidak seperti penguji berpotensi tinggi yang menekankan penebat, yangTDR Cable Fault Locatormenggunakan tahap tenaga jauh di bawah voltan tahan kabel. Ia tidak memerlukan menyuntik arus tinggi atau memecahkan sarung kabel. Pengukuran adalah pasif dari perspektif kabel—hanya isyarat ringkas dan berkuasa rendah digunakan.Weshinekejuruteraan memastikan bahawa walaupun data sensitif atau kabel komunikasi kekal tidak terjejas semasa ujian.

Soalan Lazim Pencari Kerosakan Kabel TDR Soalan Lazim

Soalan 1: Bolehkah Pencari Kerosakan Kabel TDR mencari kerosakan pada kabel langsung?

Jawapan:Ya, banyak modenTDR Cable Fault Locatorunit, termasuk dariWeshine, menampilkan penapis terbina dalam yang menyekat isyarat kuasa 50/60 Hz. Ini membolehkan ujian pada kabel hidup voltan rendah sehingga 400V AC atau DC tanpa merosakkan peranti atau kabel. Walau bagaimanapun, untuk keselamatan dan ketepatan pada talian voltan tinggi, kabel harus dinyahtenagakan.

Soalan 2: Apakah jenis kerosakan kabel yang boleh dikenal pasti oleh Pencari Kerosakan Kabel TDR tanpa memotong kabel?

Jawapan: A TDR Cable Fault Locatorboleh mengenal pasti litar terbuka, litar pintas, sambatan, kemasukan air atau lembapan, bahagian hancur dan sambungan terhakis. Bentuk gelombang pantulan memaparkan pesongan ke bawah untuk sesar pendek dan pesongan ke atas untuk sesar terbuka. Ia tidak boleh mengukur kerosakan rintangan dengan rintangan yang sangat tinggi (melebihi beberapa ratus ohm) tanpa aksesori tambahan seperti penapis pantulan arka voltan tinggi, tetapi kerosakan rintangan rendah standard mudah ditemui.

Soalan 3: Sejauh manakah tepat TDR Cable Fault Locator untuk kabel panjang melebihi 1 km?

Jawapan:Ketepatan bergantung pada tetapan halaju perambatan (Vp) dan ketepatan asas masa peranti. Unit berkualiti tinggi sepertiWeshine TDR Cable Fault Locatormencapai ±1% julat atau ±0.5 meter, yang mana lebih besar. Untuk kabel 2 km, ini bermakna ralat dalam jarak 20 meter. Ketepatan bertambah baik dengan penentukuran Vp yang betul menggunakan panjang kabel yang diketahui. Faktor persekitaran seperti suhu dan penuaan kabel boleh menjejaskan sedikit Vp, jadi penentukuran semula disyorkan untuk pengukuran kritikal.

Contoh Aplikasi Amali

Untuk mengukur jarak kerosakan, operator menyambungkanTDR Cable Fault Locatorkepada satu konduktor dan perisai atau tanah. Peranti secara automatik menghantar denyutan dan memaparkan bentuk gelombang yang dipantulkan. Jarak kepada kerosakan dibaca terus pada skrin.Weshinemodel termasuk penentukuran automatik satu butang dan pengecaman jenis kerosakan, mengurangkan ralat pengguna dan masa ujian.

Hubungi Kami

Untuk panduan pakar dalam memilih yang betulTDR Cable Fault Locatoruntuk kabel kuasa, telekom atau industri anda,hubungi Weshinehari ini. Pasukan kami menyediakan sokongan aplikasi percuma, demonstrasi di tapak dan latihan tersuai untuk lokasi kerosakan kabel yang tidak merosakkan. Hubungi melalui laman web atau e-mel kami untuk meminta sebut harga atau perundingan teknikal.
